東莞市玖琪實業有限公司專業生產：12V電源適配器，價格優惠，服務，售后有保障。

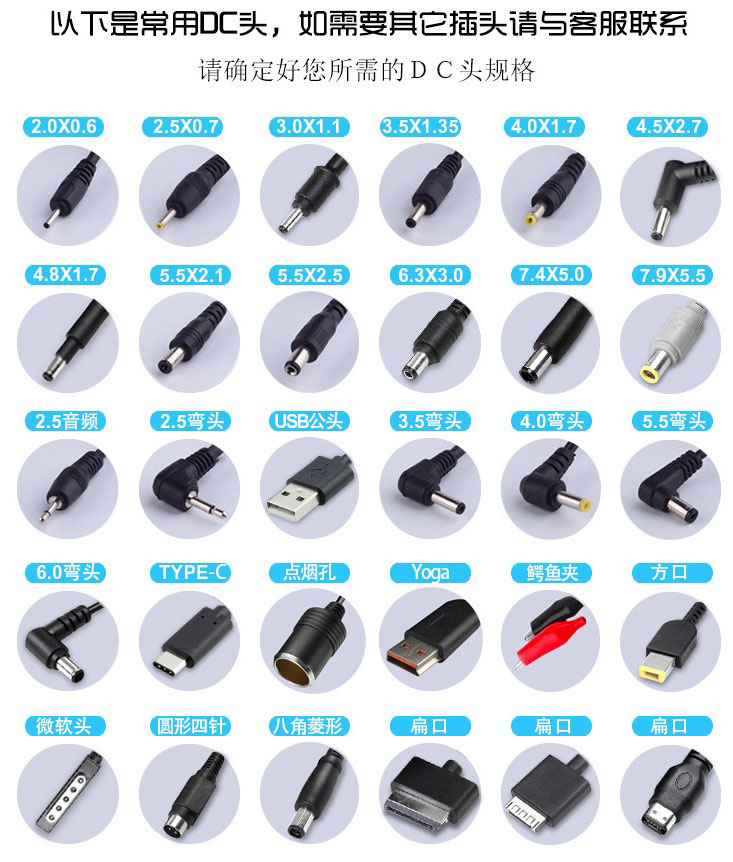

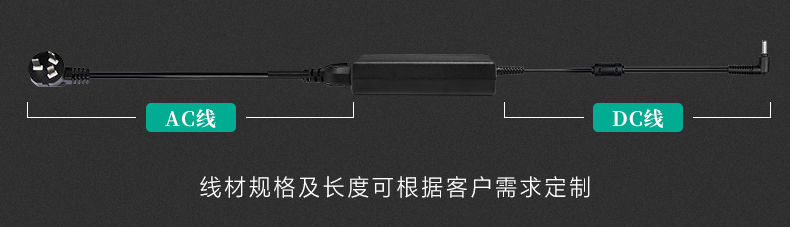

OEM訂做，每一個品字尾電源適配器是有AC線和DC線的。可根據客戶需求定做，提供OEM加工。

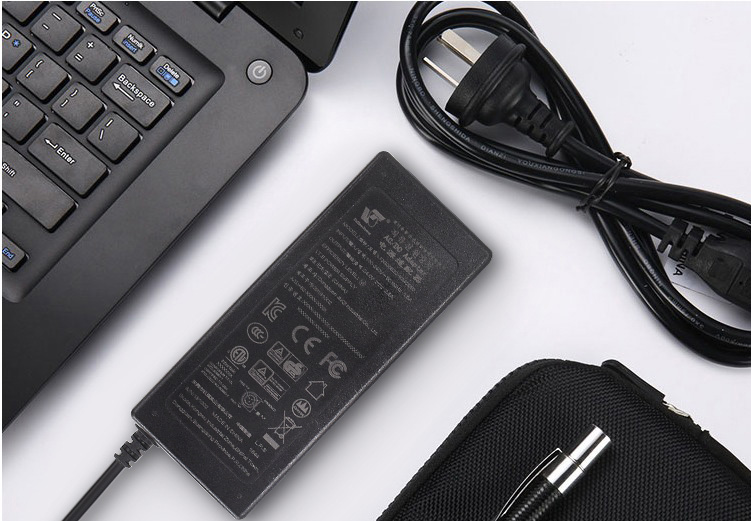

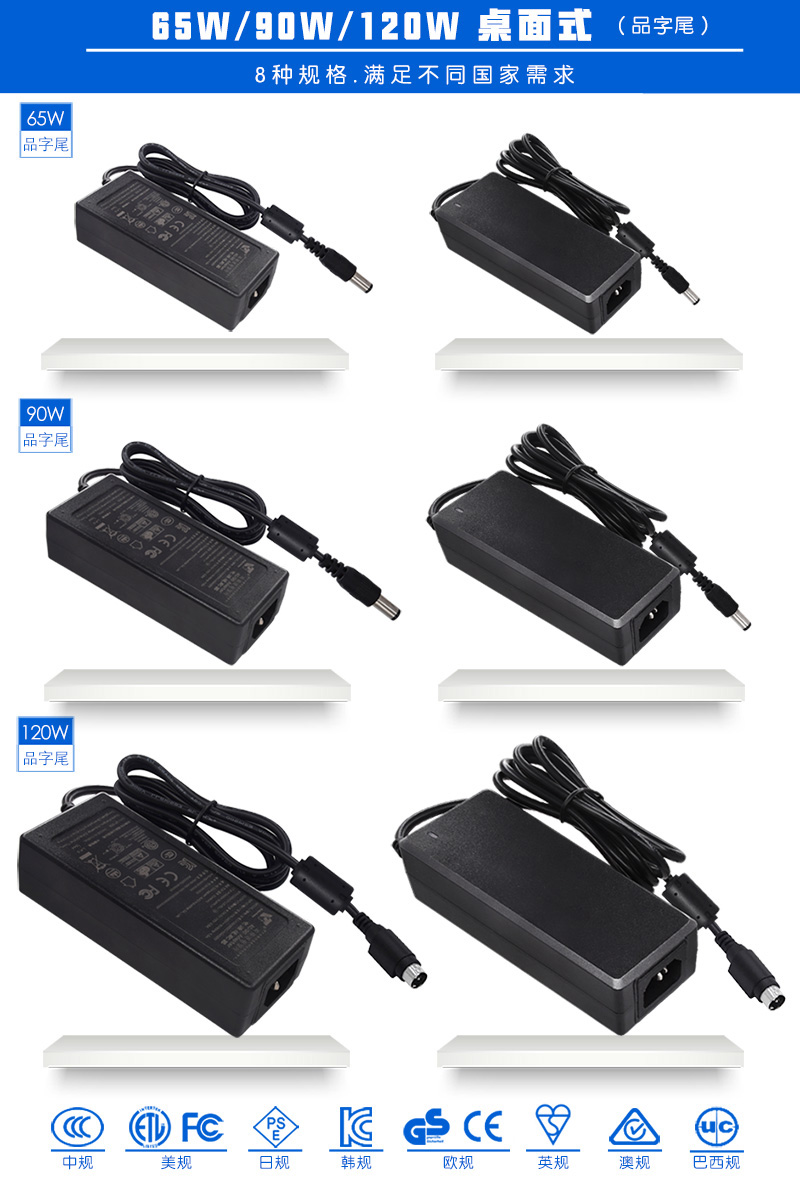

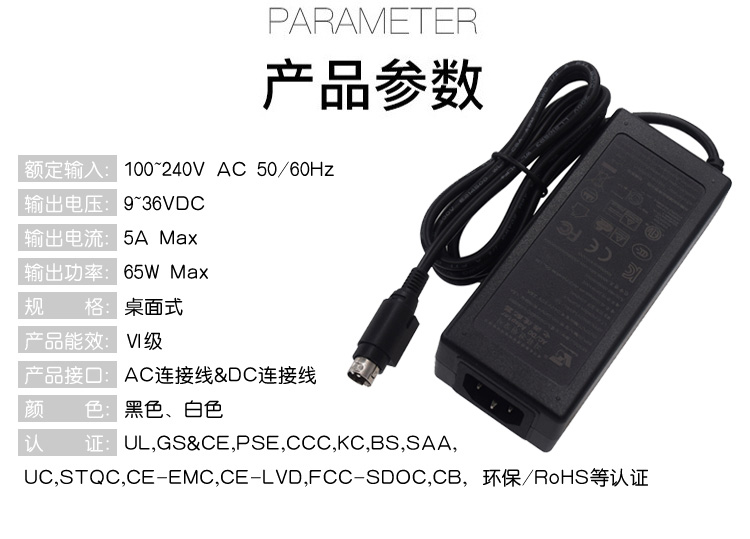

東莞市玖琪實業有限公司生產的【12V電源適配器】足額65W持續穩定輸出，精心選材，優質外觀，采用ABS工程塑料，新料，酷炫黑色外觀，經久耐用。
1、描述/ DESCRIPTION:
本規格書適應于 JQS0652C-K240250 型號的開關電源。
The purpose of the document is to specify the functional requirements of a JQS0652C-K240250 switching
power supply.
2、輸入特性/INPUT CHARACTERISTICS:
2.1 輸入電壓與頻率/Input Voltage ＆ Frequency:
輸入電壓范圍：從 90Vac 到 264Vac,單相輸入。
The range of input voitage is from 90Vac to 264Vac single phase
2.2 輸入電流/Input Current:
當輸入交流電壓為額定值的下限電壓負載滿載時,最大輸入交流電流 1.5A。
1.5Amps max At any input voltage and rated, DC output rated load.
2.3 浪涌電流/Inrush Current:
當輸出為額定負載,環境溫度為 25℃,輸入 240Vac 冷態起機時的最大浪涌電流小于為 50A。
50 Amps Max. Cold start at 240Vac input, with rated load and 25℃ ambient.
2.4 AC 漏電流/Ac Leakage Current:
當輸入電壓 240Vac 時,最大漏電流不大于 0.25mA。
0.25mA Max.At240Vac input.
3、輸出特性/OUTPUT CHARACTEISTICS:
3.1 輸出功率/Power output
電壓
Voltage
最小負載
Min. Load
額定負載
Rated. Load
峰值功率
Peak
輸出功率
Output power
24.0Vdc 0.01A 2.5A / 60.0W
3.2 負載特性,調整率/Combined Load/Line Regulation
電壓
Voltage
最小負載
Min. Load
額定負載
Rated. Load
線性調整
Line Regulation
負載調整
Load Regulation
24.0Vdc 0.01A 2.5A ±5% 22.8V-25.2V
3.3 紋波和噪音 Ripple and Noise:
測試條件:在額定電壓及額定負載條件下,使用示波器帶寬為20MHz連接到充電器的輸出端,同時輸出端并聯
一個 10uF 的電解電容和一個 0.1uF 的瓷片電容。
Under nominal voltage and nominal load,the ripple and noise are as follows when measure with
Max.Bandwidth of 20MHz and Parallel 10uF/0.1uF,crossed connected at testing point.
電壓 最大紋波/最大噪音
Voltage Ripple and Noise(Max.)
+24.0Vdc 200mV p-p
3.4 啟動延遲時間/Turn on delay time:
當輸入 115Vac 和輸出最大負載時,最大啟動時間為 3S。
3/Second Max.at 115Vac input and output Max.load.
3.5 上升時間/Rise time:
當輸入 115Vac 和輸出最大負載時最大時間為 40 mS。
40 mS Max.at 115Vac input and output Max load.
3.6 保持時間/Hold up time:
當輸入 115Vac 和輸出最大負載時,最小保持時間為 5 mS 。
5 mS Min.at 115Vac input and output Max.Load.
3.7 平均效率/Average Efficiency:
當輸入 115Vac 輸出 100%Load、75%Load、50%Load、25%Load 負載時,平均效率最小 87.00%。
Average Efficiency 87.00%Min. at 115Vac input output 100%Load、75%Load、50%Load、25%Load.
當輸入 230Vac 輸出 100%Load、75%Load、50%Load、25%Load 負載時,平均效率最小 87.00%。
Average Efficiency 87.00% Min. at 230Vac input output 100%Load、75%Load、50%Load、25%Load.
3.8 過沖/Overshoot:
在電源開啟或關閉的時候,最大 10%。
10% Max.When power supply at turn or turn off.
4、保護功能/PROTECTION FUNCTION:
4.1 短路電路保護/Short circuit protection:
該電源供給器在短路解除時能正常工作恢復。
The power supply will be auto recovered when short circuit faults remov
|
