RCC型電源適配器變壓器的原理

當前，大多數電源適配器變壓器（無論自激式或它激式電路）均為PWM系統控制的穩壓電路。在這類電源適配器變壓器中，開關功率管總是周期性的導通/關斷，PWM控制器只是改變每個周期的脈沖寬度。因為PWM控制器工作在線性區，它不會飽和也不會截止，不會使某一個周期的脈寬為零，也不會失控而接近間歇振蕩器自然設定的較大脈寬。因此，可以說這種控制是連續的，只改變“量”而不改變“質”。
非周期性空氣凈化器電源適配器變壓器則不同，其脈沖控制過程并不是線性連續變化，而只有“0”和“1”兩種狀態：當電源適配器變壓器輸出電壓超過額定值時，脈沖控制器進入飽和導通狀態，開關功率管停止振蕩；當電源適配器變壓器輸出電壓低于額定值時，脈沖控制器關斷截止，開關功率管開始振蕩。因此，脈沖控制器只有“0”和“1”兩種狀態，其振蕩是不連續的非周期性的。而開關功率管在“0”和“1”兩種狀態之間的時間比取決于負載大小。當負載設備消耗的電流減小時，因濾波電容放電時間延長，電源適配器變壓器輸出電壓不會快速降低，開關功率管就處于截止關斷狀態，直到輸出電壓降到額定值以下，開關功率才再次導通。開關功率管的截止時間取決于負載電流的大小。此類電源適配器變壓器，開關功率管的導通/關斷不是由PWM系統控制，而是由電平開關通過對輸出電壓取樣比較后進行控制的。
因此這種周期性電源適配器變壓器非常適合應用于向負載間斷性或負載變化較大的設備進行電源供電。非周期性電源適配器的開發周期，均采用它激式電路變換結構，由運算放大器組成的電壓比較器將輸出電壓取樣后，變成控制信號電平，來反饋控制它激式振蕩器的輸出脈沖。當電源適配器輸出電壓維持額定電壓時，比較器輸出高電平，振蕩器關斷輸出脈沖信號，使開關功率管截止。當輸出電壓低于額定值時，比較器通過取樣計算后，輸出低電平信號，振蕩器脈沖使開關功率管導通，使電源適配器輸出電壓回到額定值。非周期性電源適配器大量應用于家用電器以后，為了簡化電路結構，大多數電路結構采用了自激振蕩方式，直接采用穩壓管作為電平開關。由于其控制過程為振蕩狀態和阻塞狀態（亦稱抑制狀態）的時間比例的組合，因此被稱為振蕩抑制型變換器（英文即是RINGING CHOKE CONVERTER），簡稱RCC型電源適配器。電路上比較大的區別是：PWM型電源適配器由獨立的取樣誤差放大器和直流放大器組成脈寬調制電路，而RCC型電源適配器只是由穩壓管組成電平開關來控制開關功率管的導通和關斷。

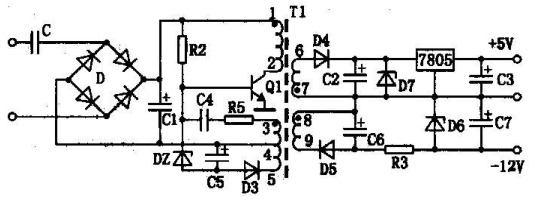

RCC型品字尾電源適配器的基本工作原理如下圖所示。開關功率管Q1和脈沖變壓器T1組成常見的間歇振蕩電路，R2為啟動電阻，C4、C5為正反饋電容元件。電路啟動振蕩后，變壓器T1次級感應脈沖經過整流二極管D4、D5整流，再經過濾波電容C2、C6濾波后向負載設備提供工作電壓。

RCC型電源適配器變壓器的原理

圖中二極管D3、電容C5組成的整流電路，將脈沖變壓器T1的繞組4-5脈沖電壓進行整流，通過穩壓管DZ控制開關功率管的導通/關斷。在開關功率管導通期間，變壓器T1中存儲的能量增大，D3的整流電壓與電源適配器輸出電壓都變高。當電容C5上的充電電壓大于穩壓管DZ的擊穿電壓時，穩壓管擊穿，Q1基極的正反饋電流被抵消，Q1將會停止振蕩，此時脈沖變壓器T1的存儲能量會釋放，通過二極管D4整流后，給負載設備進行供電。隨著T1能量釋放過程，負載上的電壓和電容C5兩端電壓均同時下降，當C5電壓小于穩壓管DZ的擊穿電壓時，電路又開始振蕩。如果負載增大，釋放能量速度將過快，開關管停振時間變短。如果負載減小，則開關管停振時間延長。此電壓變換過程與PWM脈寬調制電源適配器是不同的。
