電源適配器EMI產生機理及全解密

電源適配器電磁干擾 EMI(ElectromagneticInterference），有兩種：傳導干擾和輻射干擾。

傳導干擾主要是電子設備產生的干擾信號是通過導線或公共電源線進行傳輸，互相產生干擾。進一步細分，傳導干擾又分共模干擾和差模干擾

這里說一下EMI的傳播過程

電源適配器EMI產生機理及全解密

這個是說EMI的傳播過程，干擾源－干擾途徑－接收器。
干擾源可以理解成你的設備發現來的干擾，經過的傳染途徑，
對于電源來說，一般只能從兩方面下手，減少干擾源，或切斷干擾途徑，較后一個一般不用管。

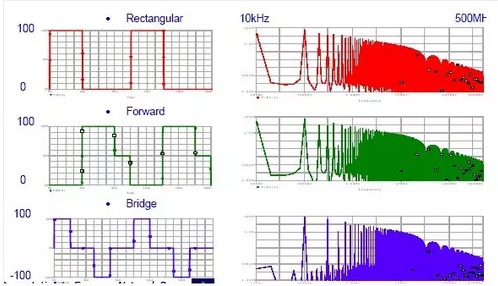

我們先來看看一個圖，先把幾個不同波形進行FFT，
電源適配器EMI產生機理及全解密

看看他的高次諧波是怎么分布的。
電源適配器EMI產生機理及全解密

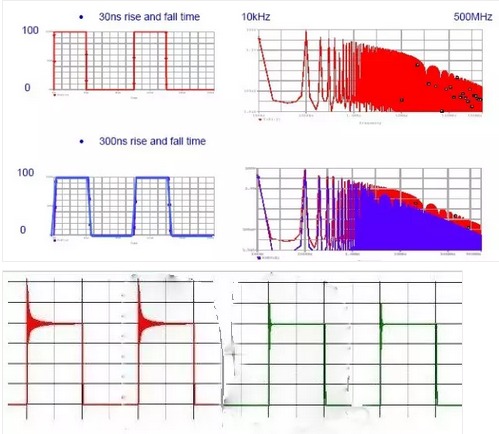

我們?cè)賮?lái)看兩個斜率不一樣的，研究是怎么樣的，

有很多工程師只知道斜率不一樣，快的EMI會差，卻不知為什么會差。

看了這圖你就清楚了。

可以用防真用FFT去看到的。后面會說到三角波和其它波形的對比。
電源適配器EMI產生機理及全解密

再來一個，
A：有嚴重振蕩的方波，如MOS或二極管
B，是經過吸收了的波形。

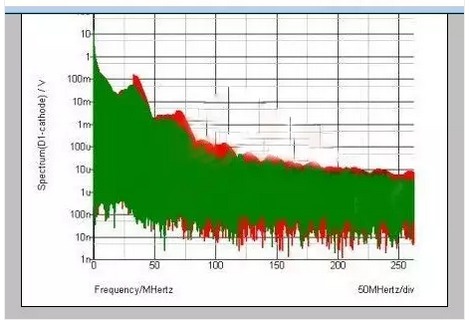

做FFT看看，
可以看到在振蕩頻率（大概30M）之后，A波形的諧波，要大于B波形。

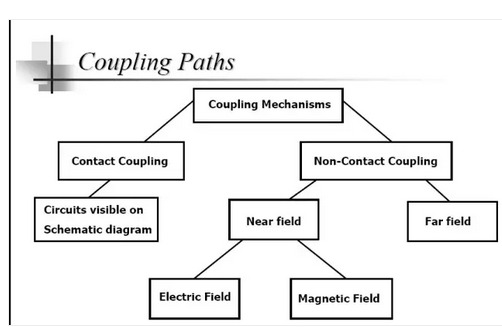

我們?cè)賮?lái)看看耦合機理，

電源適配器EMI產生機理及全解密

可見輻射分為電場與磁場，再細分又是近場與遠場

耦合為分傳導與輻射。

產生電場干擾的基本原因，是帶電物體的電荷在重新進行分布，即，分布電容在不斷進行充放電；產生磁場干擾的基本原因，是流過導體中的電流大小和方向在不斷

改變，即，分布電感產生的磁通大小和方向在不斷變化。

文章轉載自網絡,如有侵權,請聯系刪除。
