如何解決開關電源的emi和ems問題

MC 整改介紹：

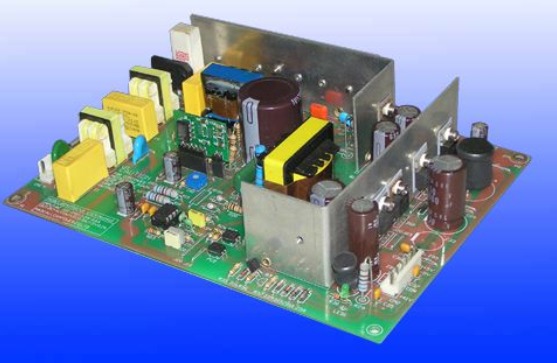

開關電源因為小型、輕便、高效等特點，從而被廣泛應用于各行各業的電子設備內。然而因開關電源內部含有開關三極管、整流及蓄流二極管、變壓器等，這些器件均工作在高電壓、大電流的情況下，會產生很強的電磁噪聲，不但會影響周圍敏感設備，而且也會對自身工作造成不穩定。

由此，需要解決開關電源的 emi 和 ems 問題。

一、 EMI 問題

開關電源的 EMI 問題，表現為輻射和傳導方面，這是開關電源主要的電磁兼容性問題。
1、開關電源的輻射問題解決方式：
1）調整輸入端的濾波電路，如增加或改變輸入端的共模電感；
2）改變 MOS 驅動電阻；
3）調整 RCD 緩沖電路；
4）輸出端接一個共模電感；
5）MOSFET 并聯一個小吸收電路；

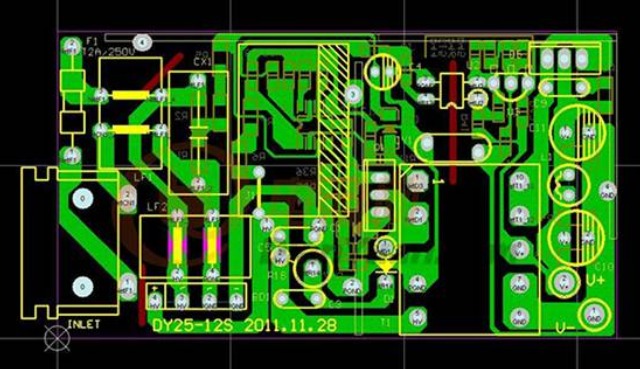

6）開關管環路盡可能小；
7）變壓器，輸出二極管，輸出平波電解電容構成的電路環盡可能的小。
8）可以在整流管上串磁珠；
9）調整整流管的吸收電路參數；
10）可改變一二次側跨接 Y 電容支路的阻抗
11）變壓器包銅箔。

1、開關電源的傳導問題解決方式：

1）調整輸入端的濾波電路，如對于差模干擾可調整X 電容,添加差模電感，調差模電感量；對于共模干擾可調整共模電感,添加 Y 電容；
2）改變 MOS 驅動電阻；
3）調整一二次側間的 Y 電容位置及參數值；
4）開關管環路盡可能小；
5）變壓器，輸出二極管，輸出平波電解電容構成的電路環盡可能的小。
6）輸出端接一個共模電感；
7）調整整流管的吸收電路參數；

一、 EMS 問題

開關電源的 EMS 問題，主要為諧波、浪涌，而EFT、輻射抗擾度、傳導抗擾度等部分一般都是搭配整個系統，一旦這些部分出現問題，都是以系統級問題來作為處理的。
1、開關電源諧波
1）加入 PFC 校正電路；
2）加入電源濾波器
2、浪涌
1）增加熱敏電阻；
2）增加壓敏電阻；
3）增加空氣放電管；
開關電源作為整個系統的電源供應中樞，其 EMC 設計需要提前考慮，否則會造成開發費用的增加、周期的加長等不良后果。
