DC/DC變換器發展趨勢

      為了以更低的功耗獲得更高的速度和更佳的性能,半導體器件正在向1V工作電壓發展,這也對DC/DC變換器提出了更高的要求?由于便攜產品將率先采用1V工作電壓,因而對電源適配器效率和功率密度的挑戰顯得更為嚴峻?除了需要增添更多的功能外,還需要延長電池的使用壽命并縮小系統體積?隨著便攜系統內部功能的增多,如更高的內存?更快的處理速度?因特網訪問帶寬更高,對電源適配器的要求也相應提高?電源適配器效率的改善則意味著新一代便攜系統需要承受指數級增長的電流,系統體積小,散熱能力差,更容易產生過熱?因此系統散熱成為令人關注的問題在Uo=1V的電壓下維持較高的電效率是非常困難的?如果輸入和輸出電壓之間的差值增加更難獲得高性能?為此,必須找到適合高性能?小體積?長時間運行的便攜系統的方案。
      筆記本電腦就是要求低工作電壓的便攜系統之一?這些系統的核心CPU的DC/DC應用系統要求Um=2.1V和Uo=1.3V,輸出電流通常高達15A,因而傾向于采用1V工作電壓來減少功率消耗?低功率的便攜系統可能會首先采用U=1V的電壓,如PDA這類手持便攜系統對功率耗散的增加極其敏感,這些裝置通常尺寸極小,隨著功能的不斷增加,散熱成為首先要解決的問題。
      1.1V電源適配器面臨的挑戰
      許多便攜系統采用同步補償DC/DC拓撲結構?但是,隨著輸出電壓不斷降低以及輸入電壓與輸出電壓比值U/U的增加,設計高效變換器變得越發困難?由于Ua/Ua與DC/DC變換器中功率MOSFET的負載周期成正比,輸出電壓降低得越多,同步FET(VT2)的導通時間便越長,開關損耗對控制FET(VT1)的影響就越大?目前,某些系統同步FET的負載周期已接近95%,控制FET接近5%?如果控制FET的負載周期進一步降低,將很難控制DC/DC變換器,而同步FET的導通時間也將增加?在某些情況下,要求同步FET的導通電阻非常低,以致必須使用兩個器件并聯,而不是傳統的一個器件?但是,隨著對功率密度要求的日益提高,系統體積的縮小又與增加器件相違?可見,功率半導體的優化不僅包括改善功率密度?增加效率?減少器件數量?減小主板空間,還要減小主板設計的復雜性?減少設計工作量等?這些因素都將促進便攜系統向Uoa=1V的工作電壓發展,從而必須改善系統功能,增加電池壽命和縮小體積?
      2.優化功率半導體的Iv電源適配器性能
      對于Uout=1V的功率半導體器件,U/U=控制FET的負載周期極低,因此對開關特性有特殊的要求?需要優化的參數是開關電荷Qw?開關過程中電荷的轉移會造成功率耗散，因此應盡可能降低Qsw以減少開關損耗,減少整個裝置的損耗?減少Qw和Rosone的目標是降低整個品質因數(FOM)?不過,減少這兩個參數會對其他參數造成影響,因而必須選擇較佳的硅平臺技術。
      同步FET的負載周期非常長,峰值電流非常高,因此要盡可能降低Ro,這是同步FET的一個重要品質因數?當控制FET開啟時,開關的電壓(控制FET的源極電壓,同步FET的漏極電壓)隨著du/dt的增加而不斷上升,dv/dt值可能上升得過快,導致與同步FET的寄生電容C耦合,從而在同步FET柵極產生電壓峰值?若這一峰值大于臨界電壓,同步FET將被開啟?由于控制FET及同步FET均被開啟,輸入電源適配器就會被短路,這會大大損壞電路性能,并造成過熱及其他故障?可以通過優化同步FET的電荷比(QD/Qos<1)來避免dv/dt導致的非預期開啟?Qs是前柵臨界電荷?
      同步補償拓撲結構也通過并聯肖特基二極管和同步FET來改善死區時間?死區時間是指FET開關信號間的內部延遲,用來避免直通?由于肖特基的U值低于FET自身二極管的管壓降,因而在死區時間內導通過程中,電流通過肖特基而不是同步FET的自身二極管?U1越低,對死區時間的影響就越大?并聯肖特基帶來的自感應可能會造成肖特基U值的升高甚至抵消肖特基對FET自身二極管的優勢,因而應將肖特基自感應控制在較低的水平,同時優化印制電路板設計以較大限度地減少或消除雜散電感。
      3.現有的1V電源適配器方案
      IR的雙Fetkytmirf7901Dl方案將所有功率半導體器件集成在單一的SO8封裝內,UO=1V,工作效率超過85%,并可節省主板面積60%,從而使雙FETKY方案的功率密度得到大大改善?該器件完全優化了MOSFET和肖特基半導體,適用于要求輸出電流高達5A的便攜系統的同步補償DC/DC變換器?
      FETKY封裝設有連接控制FET?同步FET和肖特基二極管的互連結構,因而簡化了電路板設計的復雜性,并有助于減少外部印制電路板占用面積和互連器件的雜散電感?與離散式方案相比,集成方案將主板占用空間降低了60%?
      雙DUALFETKY在1V操作環境下的峰值電路內效率高達約87%,可解決低功率應用勺設計難題。

隨著1V工作環境從低功率便攜系統向高功率系統延伸,應選擇真正優化的功率半導體器件來增強系統性能?雙FETKY方案可改善低至Uour=1V的工作電壓的應用系統的性能。

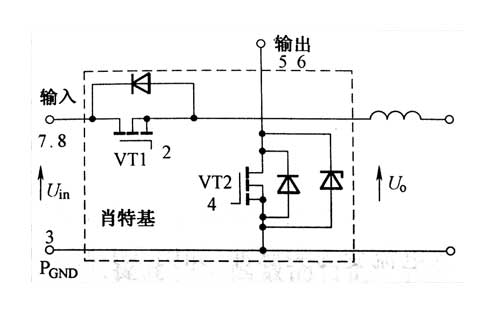

同步補償DC/DC變換器拓撲結構

圖4-68為同步補償DC/DC變換器拓撲結構?每一器件都需要特別優化,以獲得較高的電路效率?VT1要求低R1moN值和低的Qw;VT2要求低RDs(oN)及低的QGD/QGS1電荷比;肖特基要求低UF值?

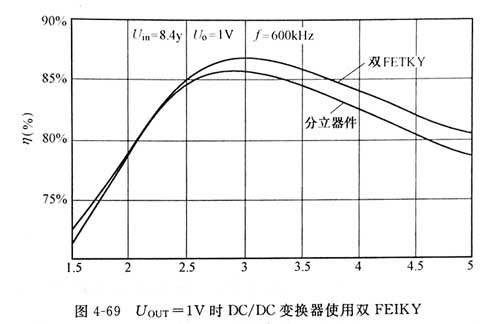

雙FETKY為Uour=1V的應用提供了較高的電路效率,峰值效率約為87%?圖4-69展示的是低功率便攜系統的電路性能,可以看出,Uou=1V時,負載功率損耗得以降低;Q0Qs電荷比降低;肖特基要求低UF值。

電源適配器變換器使用雙FEIKY
