電源適配器生產廠家講講電感品質因數Q的定義
Q值是衡量電感器件的主要參數.是指電感器在某一頻率的交流電壓下工作時,所呈現的感抗與其等效損耗電阻之比.電感器的Q值越高,其損耗越小,效率越高.

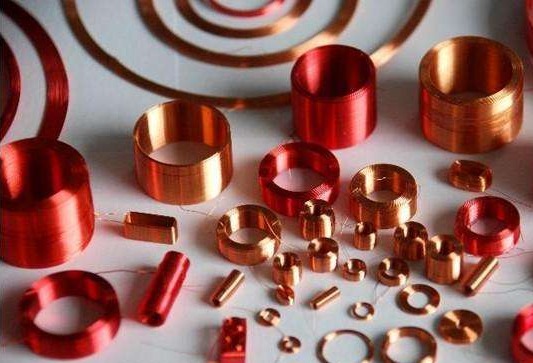

品質因數Q是反映線圈質量的重要參數，提高線圈的Q值，可以說是繞制線圈要注意的重點之一。

那么，如何提高繞制線圈的Q值呢，下面介紹具體的方法：

電源適配器

1根據工作頻率，選用線圈的導線
電源適配器工作于低頻段的電感線圈，一般采用漆包線等帶絕緣的導線繞制。工作頻率高于幾萬赫，而低于2MHz的電路中，采用多股絕緣的導線繞制線圈，這樣，可有效地增加導體的表面積，從而可以克服集膚效應的影響，使Q值比相同截面積的單根導線繞制的線圈高30％－50％。在頻率高于2MHz的電路中，電感線圈應采用單根粗導線繞制，導線的直徑一般為0.3mm－1.5mm。采用間繞的電感線圈，常用鍍銀銅線繞制，以增加導線表面的導電性。這時不宜選用多股導線繞制，因為多股絕緣線在頻率很高時，線圈絕緣介質將引起額外的損耗，其效果反不如單根導線好。
2選用優質的線圈骨架，減少介質損耗
在頻率較高的場合，如短波波段，因為普通的線圈骨架，其介質損耗顯著增加，因此，應選用高頻介質材料，如高頻瓷、聚四氟乙烯、聚苯乙烯等作為骨架，并采用間繞法繞制。
3選擇合理的線圈尺寸，可以減少損耗外徑一定的單層線圈（φ20mm-30mm），當繞組長度 L與外徑 D的比值 L/D=0.7時，其損耗較小；外徑一定的多層線圈L/ D＝0.2－0.5，用t/D＝0.25－0.1時，其損耗較小。繞組厚度t、繞組長度L和外徑D之間滿足3t＋2L＝D的情況下，損耗也較小。采用屏蔽罩的線圈，其L／D＝0.8－1.2時較佳。
4選定合理屏蔽罩的直徑
用屏蔽罩，會增加線圈的損耗，使Q值降低，因此屏蔽罩的尺寸不宜過小。然而屏蔽罩的尺寸過大，會增大體積，因而要選定合理屏蔽罩的直徑尺寸。
當屏蔽罩直徑Ds與線圈直徑 D之比滿足如下數值即 Ds／D＝1.6－2.5時，Q值降低不大于10％。
5采用磁芯可使線圈圈數顯著減少
線圈中采用磁芯，減少了線圈的圈數，不僅減小線圈的電阻值，有利Q值的提高，而且縮小了線圈的體積。
6線圈直徑適當選大些，利于減小損耗在可能的條件下，線圈直徑選得大一些，體積增大了一些，有利于減小線圈的損耗。一般接收機，單層線圈直徑取12mm－30mm；多層線圈取6mm－13mm，但從體積考慮，也不宜超過20mm－25mm的范圍。
7減小繞制線圈的分布電容
盡量采用無骨架方式繞制線圈，或者繞制在凸筋式骨架上的線圈，能減小分布電容15％－20％；分段繞法能減小多層線圈的分布電容的1/3～l/2。對于多層線圈來說，直徑D越小，繞組長度L越小或繞組厚度t越大，則分布電容越小。應當指出的是：經過漫漬和封涂后的線圈，其分布電容將增大20％－30％。
總之電源適配器，繞制線圈，始終把提高Q值，降低損耗，作為考慮的重點。
