開關電源的輸出電感選型 |

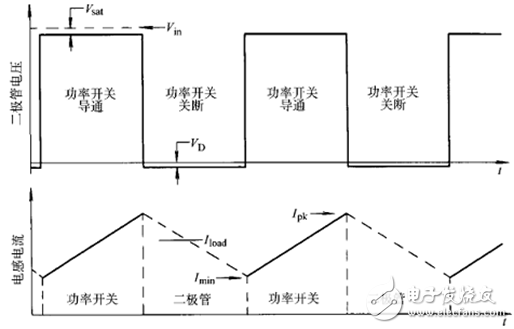

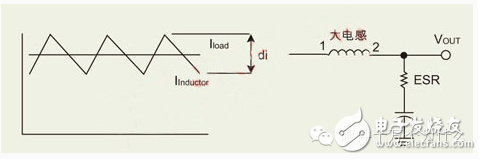

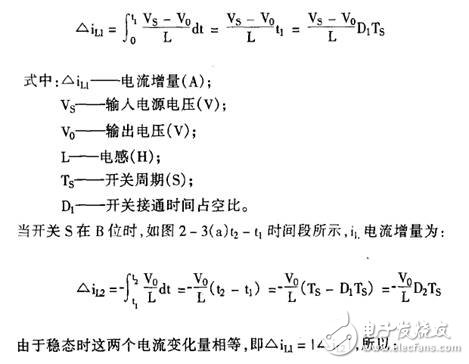

我們需要重點考慮的電感的參數： 1、等效電阻：影響效率 2、電感值：影響紋波電流 電源適配器廠家計算出正確的電感值對選用合適的電感和輸出電容以獲得較小的輸出電壓紋波而言非常重要。 從下圖可以看出，流過開關電源電感器的電流由交流和直流兩種分量組成，因為交流分量具有較高的頻率，所以它會通過輸出電容流入地，產生相應的輸出紋波電壓dv=di×RESR。這個紋波電壓應盡可能低，以免影響電源系統的正常操作，一般要求峰峰值為10mV~500mV。  紋波電流的大小同樣會影響電感器和輸出電容的尺寸，紋波電流一般設定為較大輸出電流的10%~30%，因此對降壓型電源來說，流過電感的電流峰值比電源輸出電流大5%~15%。 在開關管開關的過程中，電感上電流的變化。  在開關管開關的過程中，電源適配器廠家電感的歐姆定律應用，計算：  輸出的電流紋波，與電感值成反比，與開關頻率成反比。  由上面公式可知，電感的感值越大，輸出紋波電流就越小。但帶來問題是動態響應（response time）變慢。如果電感感值較小，如果想輸出電壓的紋波也小，就需要提高開關頻率，這樣MOS管上的開關損耗就增加，電路效率下降。
文章轉載自網絡,如有侵權,請聯系刪除。 |
| | 發布時間：2017.09.01 來源：電源廠 |
