PCB的載流能力到底怎樣計算？ |

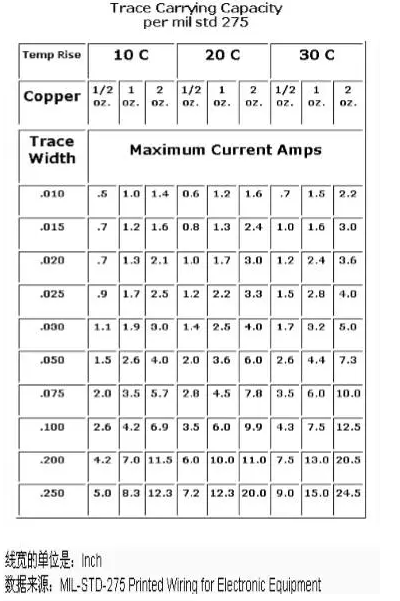

PCB載流能力的計算一直缺乏權威的技術方法、公式，經驗豐富的Layout工程師依靠個人經驗?zāi)茏鞒鲚^準確的判斷。但是對于Layout新手，不可謂遇上一道難題。 PCB的再留能力取決于以下因素：線寬、線厚（銅箔厚度）、容許溫升。大家都知道，PCB走線越寬，再留能力越大。 但很多人有一個誤區比如：假設在同等條件下，10mil的走線能承受1A,那么50mil的走線能承受多大電流？很多人都認為是5A。但其實不能這樣通過線寬倍數來計算載流能力，請看以下來自權威機構提供的數據供大家參考：
文章轉載自網絡,如有侵權,請聯系刪除。 |
