5W充電器應用電路

低功率，高效率，低價格，高能效的電子芯片正是改變應用設備的性能，我們常見的電子設備，手機，手機充電器，移動電源，電腦電源適配器等，它們的芯片功率相對較低，而目前低功率電源的方案，在調試當中為了得到穩定的數據，例如開關電源，較理想的的是控制在5W，5W開關電源方案采用的芯片特點就是穩定，綠色節能。
1．5W充電器設計特點
圖所示電路具有以下特點：效率高（在滿載條件下大于70%），符合CEC能源之星對效率的要求（要求為64.5%）；空載輸入功率低（在230V交流輸入時小于230mW），通過帶溫度補償的低壓降恒流（CC）檢測；符合CISPR-22/EN55022B傳導EMI限制，無需Y電容等。

2．5W充電器工作原理
圖所示的TinySwitch-III反激式電源可以將85～265V的交流輸入電壓轉換為單路隔離直流輸出電壓。二極管VD1、VD2、VD3和VD4以及電容C1和C2可以對交流輸入電壓進行整流和平滑。差模EMI濾波由C1、C2、L1及L2完成。通過U1內集成的頻率調制功能以及變壓器的E-Shield技術，可以使EMI濾波符合EN55022B標準，即使在初、次級絕緣層沒有Y電容的情況下也可做到這一點。VD6和C5產生的偏置繞組電壓，經R3向U1的BP/M引腳饋送電流，以達到降低空載功耗的目的。

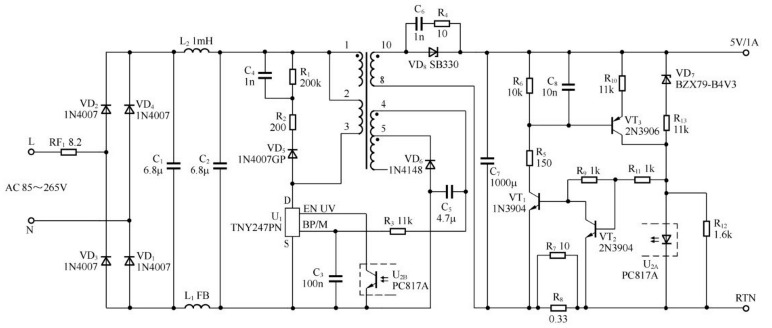

圖5W高效率充電器應用電路

初級鉗位（VD5、R2、C4及R1）將較大峰值漏極電壓控制在內部MOSFET的700VBVDSS擊穿電壓之下。電阻R2減小了高頻漏感振蕩，從而降低EMI。使用光耦合器反饋回路對輸出進行穩壓，VD7用于設置參考電壓并驅動光耦合器。晶體管VT1、VT2以及電阻R7～R11形成了恒流穩壓電路。R7和R8上的壓降一旦超過0.35V，VT1、VT3即相繼導通，從而驅動U2A并提供恒流控制。將VT2與U2A鄰近放置，可為恒流電路提供溫度補償。通過使用TinySwitch-III，可以實現CC檢測并可確保符合帶載功率要求。DIP8（P）封裝的4個源極引腳均在一側，因此可使用一個散熱片進行散熱。

3．5W充電器設計要點
①在高電壓和較大過載條件下較大漏極電壓小于650V?？筛鶕枰{整R1和C4的值，然而要避免R1的值較小，而C4的值較大，否則將導致空載功耗的增加。
②將阻斷二極管VD5與一個200?的電阻串聯配合使用，確保反向恢復時間不超過2μs。二極管應選用玻璃鈍化（GP）類型或FR107類型的快速二極管，因為這類二極管可重新利用部分鉗位能量，以降低功耗。

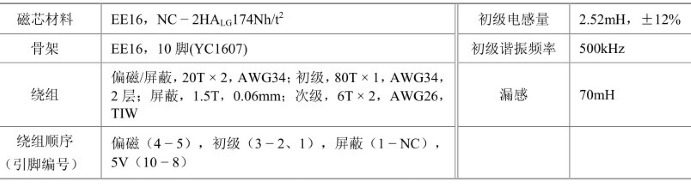

③合理選擇R3的值，將空載功耗降至較低。④偏置元件VD6、C5及R3是可選件，如果移除這些可選件，空載功耗將會小于500mW。圖所示電路中變壓器的參數見表。

注：AWG為美國繞線規格，TIW為三層絕緣線，NC為無連接。

看完這個5W充電器電路設計介紹，你是否了解？如果你想了解各種電源適配器、充電器、開關電源設計方案，或者你對電源設計有著濃厚的興趣，請關注東莞玖琪，你將知道更多。
