恒壓恒流電源適配器PCB設計走線方法 | |||||

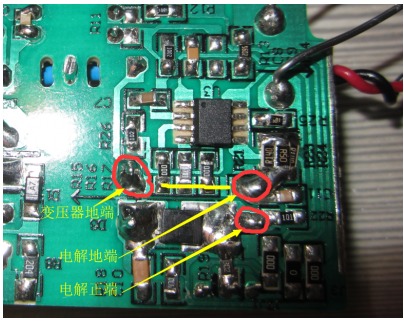

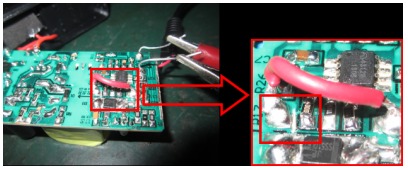

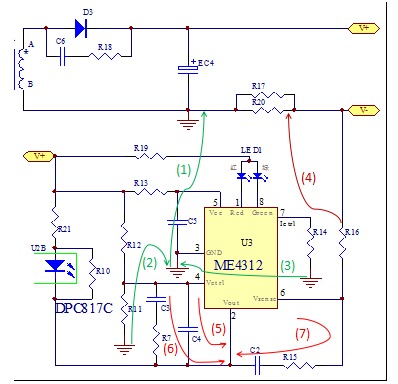

| 分享一個恒壓恒流帶轉燈電源適配器的PCB設計走線方法和一個失敗案例 電源適配器PCB設計走線方法請看圖：  (a) 電源適配器地線的Layout原則 如(1)(2)(3)綠線所示，R11的地和R14的地連接到芯片的地，再連接到EC4電解電容的地。注意不可連到變壓器的地，因為變壓器次級A->D3->EC4->次級B形成功率環，如果ME4312芯片的地接到次級B線到EC4電容之間，受到較強的di/dt干擾會導致系統的不穩定等因素。 失敗案例：  造成的問題：轉燈時紅燈綠燈一起亮，并且紅燈綠交替閃爍。 整改措施： 通過斷開PCB銅箔使用一根導線連到輸出電容地，隔開ME4312B芯片地，如下圖：  通過以上處理，燈閃問題已經解決，測試結果如下： CV15V 1.043A CV14V 1.043A CV13V 1.043A CV12V 1.043A CV11V 1.043A CV10V 1.043A CV9V 1.043A CV8.5V 1.043A CV8V VCC欠壓保護 0-94mA轉綠燈 96mA以上轉紅燈 轉燈比例 94/1043=9%，轉燈比例可以控制在3-12% 分享一個較近直流電源適配器貼片電容漲價的應對小技巧，貼片電容都預留一個插件位置，或104都改為224P，這樣相對便宜很多。
文章轉載自網絡,如有侵權,請聯系刪除。 | |||||
