電阻器

電阻，英文名resistance，通常縮寫為R，它是導體的一種基本性質，與導體的尺寸、材料、溫度有關。歐姆定律說，I=U/R，那么R=U/I，電阻的基本單位是歐姆，簡稱為歐。用希臘字母“Ω”表示，有這樣的定義：導體上加上一伏特電壓時，產生一安培電流所對應的阻值。電阻的主要職能就是阻礙電流流過。歐姆常表示電阻阻值的常用單位還有千歐（kΩ），兆歐（MΩ）。

一、 歐規電源適配器電阻器的種類
  電阻器的種類有很多，通常分為三大類：固定電阻，可變電阻，特種電阻。在電子產品中，以固定電阻應用較多。而固定電阻以其制造材料又可分為好多類，但常用、常見的有ＲＴ型碳膜電阻、ＲＪ型金屬膜電阻、ＲＸ型線繞電阻，還有近年來開始廣泛應用的片狀電阻。型號命名很有規律，Ｒ代表電阻，Ｔ－碳膜，Ｊ－金屬，Ｘ－線繞，是拼音的第一個字母。在國產老式的電子產品中，常可以看到外表涂覆綠漆的電阻，那就是ＲＴ型的。而紅顏色的電阻，是ＲＪ型的。一般老式電子產品中，以綠色的電阻居多。為什么呢？這涉及到產品成本的問題，因為金屬膜電阻雖然精度高、溫度特性好，但制造成本也高，而碳膜電阻特別價廉，而且能滿足民用產品要求。

命名方法：（我國規定電阻器命名方法由4部分組成）

    電阻器當然也有功率之分。常見的是1/8瓦的“色環碳膜電阻”，它是電子產品和電子制作中用的較多的。當然在一些微型產品中，會用到1/16瓦的電阻，它的個頭小多了。再者就是微型片狀電阻，它是貼片元件家族的一員。

 二、專業定做電源適配器電阻器的標識

 這些直接標注的電阻，在新買來的時候，很容易識別規格。可是在裝配電子產品的時候，必須考慮到為以后檢修的方便，把標注面朝向易于看到的地方。所以在彎腳的時候，要特別注意。在手工裝配時，多這一道工序，不是什么大問題，但是自動生產線上的機器沒有那么聰明。而且，電阻器元件越做越小，直接標注的標記難以看清。因此，國際上慣用“色環標注法”。事實上，“色環電阻”占據著電阻器元件的主流地位。“色環電阻”顧名思義，就是在電阻器上用不同顏色的環來表示電阻的規格。有的是用４個色環表示，有的用 ５個。有區別么？是的。４環電阻，一般是碳膜電阻，用３個色環來表示阻值，用 １個色環表示誤差。５環電阻一般是金屬膜電阻，為更好地表示精度，用４個色環表示阻值，另一個色環也是表示誤差。

下表是色環電阻的顏色-數碼對照表：

 色環電阻的規則是較后一圈代表誤差，對于四環電阻，前二環代表有效值，第三環代表乘上的次方數。不要怕，記住顏色和數碼就行啦，其他的不用記。有一個秘訣：面對一個色環電阻，找出金色或銀色的一端，并將它朝下，從頭開始讀色環。例如第一環是棕色的，第二環是黑色的，第三環是紅色的，第四環是金色的，那么它的電阻值是1、0，第三環是添零的個數，這個電阻添2個零，所以它的實際阻值是1000Ω，即1kΩ。

４環電阻，一般是碳膜電阻

①第一顏色表示（第一數字）            棕   1

②第二顏色表示（第二數字）            黑   0

③第三顏色表示（乘數）                橙   3

④第四顏色表示（電阻值允許誤差）      金   ±5%

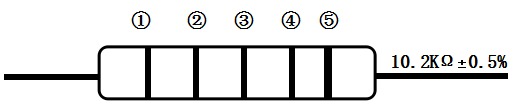

５環一般是金屬膜電阻

①第一顏色表示（第一數字）            棕   1

②第二顏色表示（第二數字）            黑   0

③第三顏色表示（第三數字）            紅   2

④第四顏色表示（乘數）                   紅   2

⑤第五顏色表示（電阻值允許誤差）      綠  ±0.5%

三、可變電阻
     可變電阻又稱為電位器，電子設備上的音量電位器就是個可變電阻。但是一般認為電位器都是可以被手動調節的，而可變電阻一般都較小，裝在電路板上不經常調節。可變電阻有三個引腳，其中兩個引腳之間的電阻值固定，并將該電阻值稱為這個可變電阻的阻值。第三個引腳與任兩個引腳間的電阻值可以隨著軸臂的旋轉而改變。這樣，可以調節電路中的電壓或電流，達到調節的效果。
