電源電路設計的10個注意事項

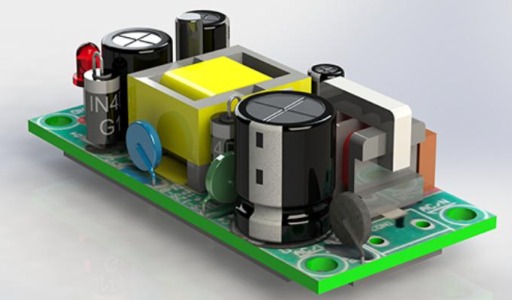

電源電路設計

電源適配器電路設計時一般需要注意以下事項：

1.網絡連通性，在原理圖設計完成后需要對網絡連通性做細致檢查，防止因?yàn)闀鴮憜?wèn)題導致的網絡未連通情況，比如說PWR_IN與PWR-IN，可能在原理圖中不明顯，但卻是不同的網絡。
2.芯片電源適配器退耦問題，在放置電源適配器退耦電容時，應注意退耦電容的擺放位置，在數字電路設計中，退耦電容應盡可能靠近IC放置，電源適配器應先經過電容后到達IC，以使退耦電容發揮較大的效果。在多層設計中，應盡可能使電容和IC在同一面，避免電容經過孔連接到IC。
3.數字電路與模擬電路盡可能分開，數字電路在工作時，陡峭的電平變化會產生很大的電流，在電源適配器內阻比較大的情況下造成電源適配器電平的波動，嚴重情況下會引起邏輯電平識別錯誤，尤其是對模擬電路的干擾影響不能忽略，所以盡可能把兩部分分開處理。
4.電源適配器回路問題，電源適配器與地連接的回路盡可能平行走線，避免繞大圈引起天線效應，有助于提高系統的EMC水平。
5.元器件擺放問題，元件擺放較好以一定的間距，設定好默認柵格，可以使電路板設計更加整齊，合適的間距也有利于電路板的焊接和調試維修。
6.電源適配器濾波電容的選擇，在工頻下，可以盡可能選擇容量較大的電解電容器，而在DCDC電路中，根據電源適配器工作頻率，1M頻率下可以選擇0.1-10uF貼片電容，頻率越高，選擇電容容值越小，大的電容由于等效電感的存在，在造成效率低下的情況，甚至產生振蕩，加劇電源適配器的紋波。
7.在允許情況下，外部接口盡可能增加TVS作保護，以免其他原因?qū)е碌拇箅娏鞲唠妷捍耄瑩p壞核心電路。
8.在樣機調試階段，盡可能增加LED指示，盡可能增加測試點，對不于使用的GPIO口，也盡可能通過測試點引出，特別是對于BGA封裝等難以通過飛線引出的網絡，同時引出網絡盡可能增加電阻或排阻進行隔離，可以有效避免因?yàn)榫W(wǎng)絡錯誤導致的電路無法工作而又重新打樣來不及的情況。
9.各個功能模塊的電源適配器較好通過0R電阻進行分開，在攝像機電源適配器調試過程中發生大電流可以有效地進行排查。同時可以監測各個功能模塊的工作電流情況，及時定位功能模塊工作的正常或異常。
10.電路設計較好分層次設計，各模塊之間采用接口連接，方便各個功能模塊的調試。
