開關電源適配器EMI整改實際案例

這是一款輸入寬電壓120-277V 60HZ，輸出48V，273mA的電源，采用Buck拓?fù)浣Y(jié)構。

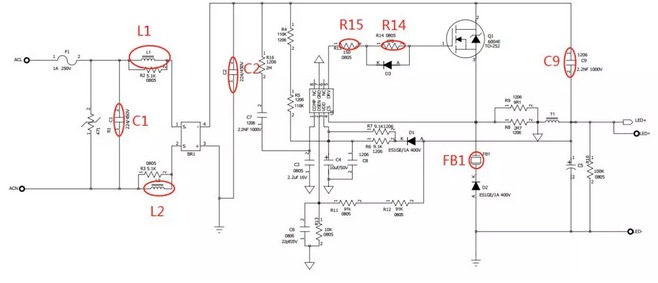

開關電源適配器EMI整改實際案例

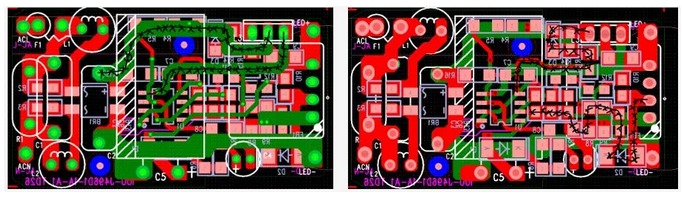

注：在較初的設計中，預留電感L1、L2，CBB電容C1、C2作為傳導測試元件，預留磁珠FB1、陶瓷貼片電容C9、貼片電阻R14、R15作為輻射測試元件；

傳導測試：
1、短接L2，L1=4.7mH，C1=0.1uf，C2=0.1uf，

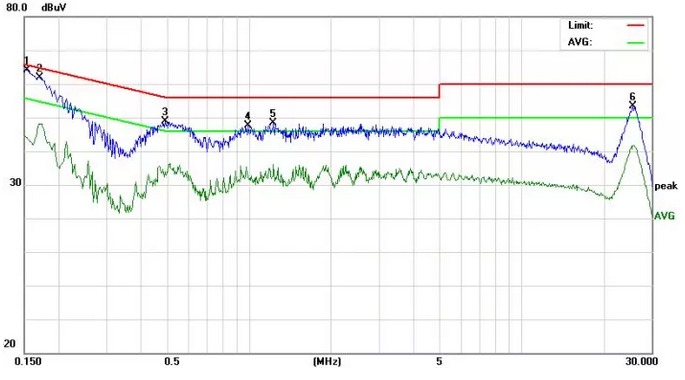

120V電壓輸入，L線傳導圖像：
開關電源適配器EMI整改實際案例

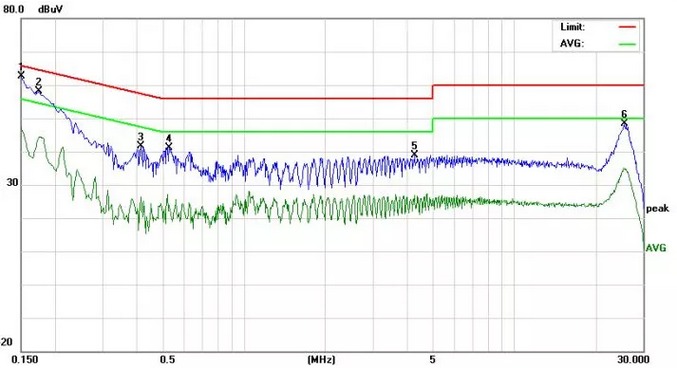

277V電壓輸入，L線傳導圖像：

開關電源適配器EMI整改實際案例

結果：輸入277V，將近150K的頻率讀點后余量少于3db

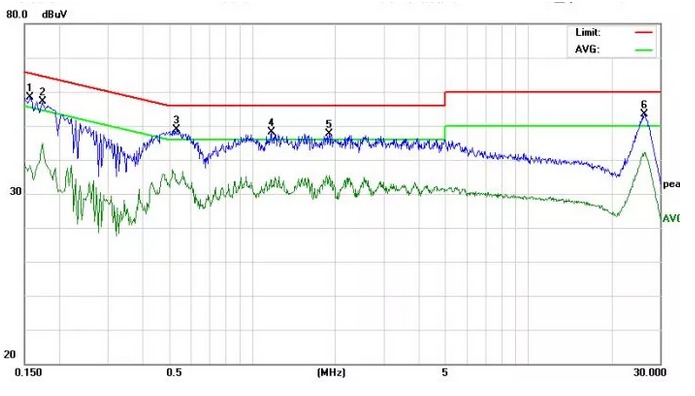

整改辦法：將C2加大到0.22uf，再次測試圖像如下：
開關電源適配器EMI整改實際案例

結果：手動讀點，余量7.19db，驗證N線后，無壓力通過。

輻射測試：
1、在不加磁珠FB1、不加環路電容、變壓器不包銅皮的情況下，輻射數據嚴重超標；

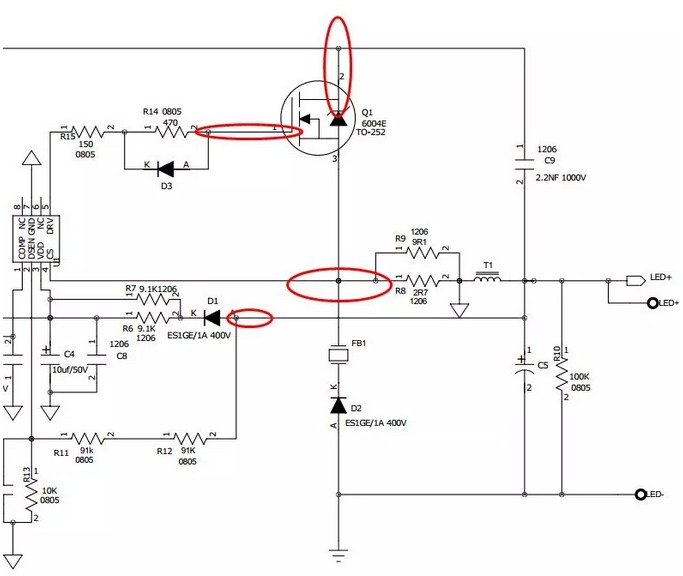

2、整改方案：將如下整改位置加強，即：增加磁珠FB1(100M 60ohm)，環路電容C9=1nf。
結果：水平測試，余量逼近限度線；垂直測試，31MHZ、41MHZ、53MHZ處輻射數據超標5-10db；
3、整改方案：基于第二步，將變壓器使用銅皮進行外部線圈包裹，同時將C9增加至2.2nf;
結果：情況無改善；
4、整改方案：基于第三步，在MOS管Q2的D、S極并接60pf電容；
結果：情況無改善；

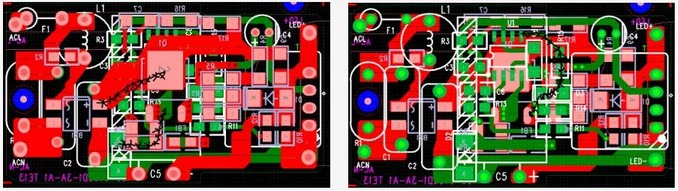

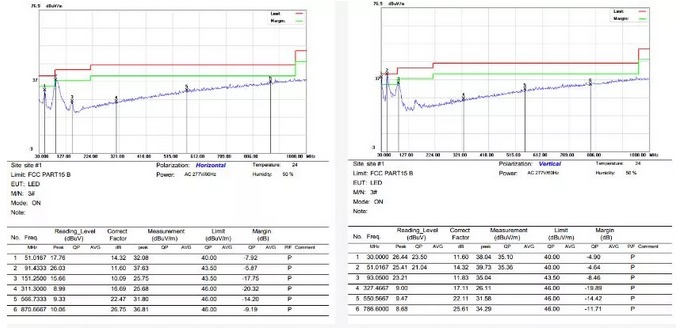

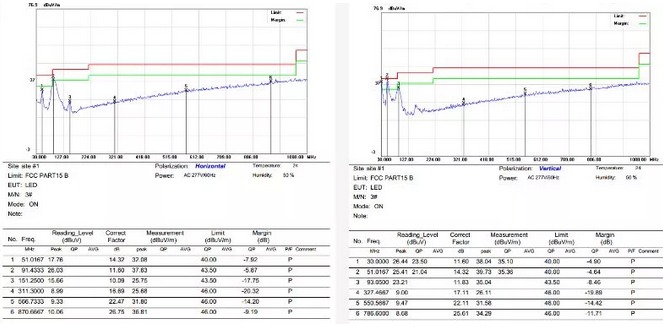

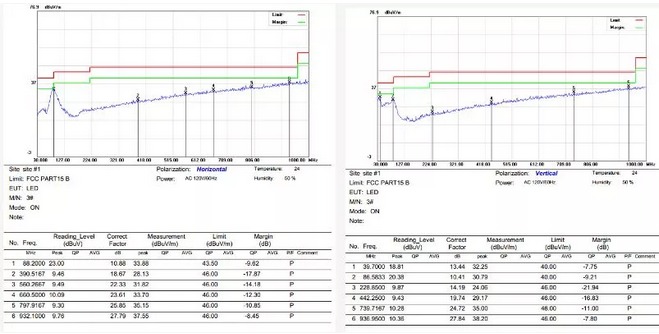

圖像如下：
開關電源適配器EMI整改實際案例
