電源適配器陶瓷電容器的可耗散功率

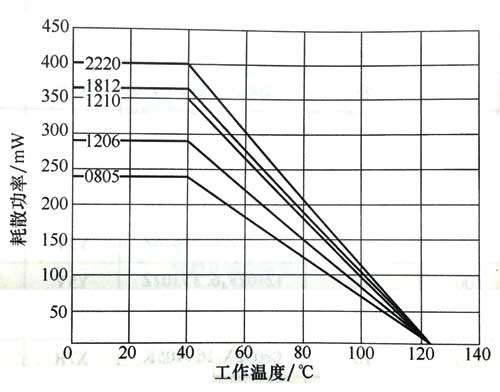

        一般電源適配器陶瓷貼片電容器多限制在35℃溫升以下?圖8-25所示為各種規格的貼片陶瓷電容器的額定耗散功率?

        從圖8-25中可以看到,在40℃以下,各種封裝規格的貼片陶瓷電容器的耗散功率分別為0805:240mW;1206:290mW;1210:350mW;1812:365mW;2220:400mW?在+125℃所有的陶瓷電容器的耗散功率下降到零,在+40℃-+125℃之間,耗散功率線性下降?與此同時,所允許的溫升也隨之下降;當環境溫度達到125?時,就不允許有任何的耗散功率,也不允許有任何溫升?

各種規格的貼片陶瓷電容器的額定耗散功率

        這樣,電源適配器對于Ⅱ類介質陶瓷電容器用濾波?旁路時允許流過的紋波電流可以近似的用耗散功率處以該電源適配器陶瓷電容器的ESR后開平方即得到允許的有效值電流?例如1210封裝的陶瓷電容器,其ESR為20m(工作溫度為25℃)?查得允許耗散功率為160mW,算得允許流過紋波電流為2.83A;如果是10m1,則可以允許流過約4A的紋波電流,這個電流值要比聚合物電解電容器允許流過的電流還大?而在85℃溫度環境下,所允許的耗散功率要下降到100mW?130mW?155mW?175mW?180mW?約為常溫的40%?電源適配器所允許的紋波電流大致為常溫的64%?這樣,同樣是1210封裝的剛瓷貼片電容器所允許流過的紋波電流在ESR分別為20m和10m們時為1.84A和2.6A,也大于同環境溫度下的聚合物電解電容器?

        現在的大電容量電源適配器陶瓷電容器的數據中大多沒有ESR和額定紋波電流承受能力的數據,而且不同的制造商?不同規格的產品,其ESR也會有所不同,這使得在應用大電容量網瓷貼片電容器時無法正確判斷陶瓷貼片電容器的工作狀態,特別是工作溫度?這時電源適配器陶瓷貼片電容器在數據方面需要改進的?
