家庭寬帶共享具體改造過程 |

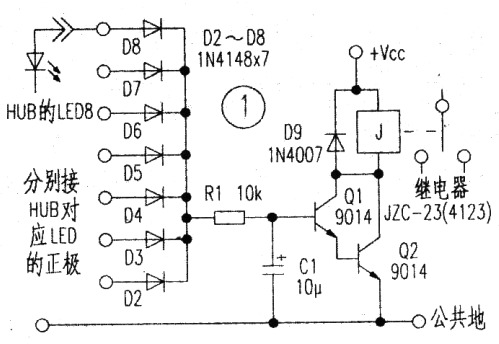

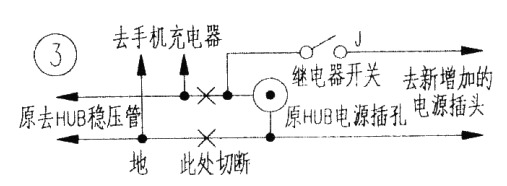

| 1.HUB（或交換機）的改造 利用HUB的在線指示燈來判斷是否有用戶在線，并且要用一套執行機構去同時監視所有用戶，以降低成本。這里需要說明的是，不同的HUB（或交換機）可能工作原理略有不同：在線指示燈可能有的是高電平有效（點亮），有的是低電平有效（筆者的HUB是低電平有效的），所以這里有兩種控制電路供選擇。 （1）高電平有效HUB（或交換機）選用的控制電路如圖1所示。  （2）低電平有效HUB（或交換機）選用的控制電路如圖2所示。  2.電源適配器工作原理 以上兩個電路的工作原理是相同的，只是工作的極性不同而已。其中D2～D8組成了取樣的或門電路且相互隔離，只要HUB（或交換機）的在線指示燈有一個出現高（或者低）電位，就會通過R1限流后對電容器C1充電，當C1兩端的電壓達到0.7V左右時，就會促使Q1、Q2組成的復合型晶體管導通，從而使繼電器得電吸合達到控制的目的。這里C1是起到緩沖的作用，防止因?yàn)橹甘緹舻拈W爍而引起繼電器的抖動，R2能使Q1、Q2可靠截止。 可以看到，整個電路元件并不多，并且也都是常用的器件，不用電路板（除了D2～D8外），將元件直接以繼電器為中心，采用搭焊的方式連接起來，并用熱熔膠將它們粘在HUB日內的合適空間，而D2～D8直接焊接在HUB指示燈面板上，用一根線連到R1上即可，有一定電路基礎和焊接技術即可完成。這里有人可能要問電路中二極管為什么從D2開始，怎么沒有D1呢？告訴大家：絕大多數HUB的第一路指示燈是和UPLink端口共用的，所以不能取第一路的信號作為控制信號，即取樣二極管應從第二路開始向后排列，共享寬帶時也不應使用第一路。另外，如果沒有那么多的用戶使用網絡的話，D2～D8也可以不裝那么多，但是你得弄清楚哪幾路能夠?qū)崿F(xiàn)自動控制喲。 3.ADSLModem的電源適配器控制 繼電器的觸點如何控制ADSLModem的電源，可視自己的實際情況而定。 筆者是將原HUB電源輸入插孔與原電路切斷，改做ADSLModem的電源輸入插孔，另選一個同型號的插頭通過繼電器與ADSLModem連接，從而實現HUB對ADSLMo－dern的控制，如圖3所示。  要注意的是一般ADSLModem的電源都是低壓交流直接輸入的，所以一定要將HUB原電源插孔徹底與HUB電路板斷開，平時ADSLModem電源適配器是空載的。當然這樣也可以直接去控制ADSLModem的電源適配器220V的輸入端了，只是要單獨設計一個電源插座而已，這樣更有利于節能。 筆者舍棄了原HUB的電源適配器，而選用了一個“西門子”手機電源適配器，將它的輸出端直接焊在HUB的電路板上。手機適配器其他牌號的也行，但要盡量選擇輸出電壓較高的，它是開關電源，發熱少效率高，有利于長期待機。如果有適當功率的開關電源，使ADSLModem和HUB共用同一電源則會更好，目的同樣是提高待機效率，只是控制電路要另改形式。 4.主要元器件的選擇 繼電器：選擇小型5V單觸點即可，如：JZC－23F（4123）。二極管D2～D8選擇開關型二極管1N4148，D9要選反壓較大的1N4007，C1的取值超過10μF即可，至于Q1、Q2則要根據HUB的類型來選擇是PNP型還是NPN型小功率的晶體管。其他元件沒有特殊要求。 所有元器件加到一起的成本也沒有超過20元，怎么樣？心動不如行動，趕快動手改造你的寬帶共享系統吧。通過以上改造，一定會讓你和你的朋友們感到，原來還能夠如此實現寬帶共享的自動控制，能夠如此隨心所欲的暢游網絡世界??！ 文章轉載自網絡,如有侵權,請聯系刪除。 |
| | 發布時間：2018.07.06 來源：電源適配器廠家 |
