輸入電壓動態電源路徑管理

動態電源路徑管理（DPPM）
DPPM是電源路徑設備的另一個功能。它可以監測設備的電源適配器輸入電壓和電流，并在適配器不能支持系統負載時自動對系統進行優先級排序。電源適配器輸入源電流會在系統負載和電源適配器充電之間共享。如果系統負載增加，此功能可降低電源適配器充電電流。當系統電壓下降到某個閾值時，電源適配器可以停止充電，并將電源適配器放電以補充系統電流要求。此特性的實施可有效防止系統崩潰。

輸入電壓動態電源管理（VIN-DPM）
通常與DPPM混淆的另一個功能是VIN-DPM。這一機制聽起來非常相似，但重點卻完全不同。輸入電源或適配器具有額定功率。在某些情況下，輸入電源的功率并不足以滿足設備的需求。在USB標準不同的情況下，如今設計人員更普遍地認識到了這一點。正在充電的設備可能需要適用于各種類型（甚至未知的）適配器。如果輸入源過載并導致輸入電壓低于欠壓鎖定（UVLO）閾值，則器件會關閉并停止充電。電源負載消失，適配器恢復。其電壓回升到高于UVLO并重新開始充電，但適配器會再次立即過載并崩潰。這種不良情況被稱為“打嗝模式”。參見圖4。
輸入電壓動態電源路徑管理

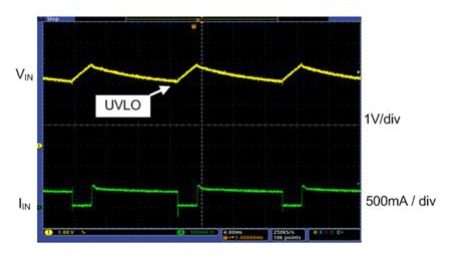

圖4：電源適配器打嗝模式
VIN-DPM功能可成功解決這一問題，因?yàn)樗梢赃B續監測充電器的輸入電壓。如果輸入電壓低于某個閾值，VIN-DPM會調節充電器以減少輸入電流負載，從而防止適配器崩潰。
現在您可以發現VIN-DPM和DPPM實際上是兩個完全不同的功能。VIN-DPM可監控適配器的輸出（或充電器的輸入）并將其保持在一定的水平。DPPM可監控充電器輸出（或系統導軌）并將其保持在較低預定水平。這兩個功能可以協調共存，發揮作用，以便在不同的操作條件下平穩運行。并非所有充電器都具有這兩種功能。您也可以在非電源路徑充電器上實施VIN-DPM。

我們以線性充電器拓?fù)浣Y(jié)構為例闡釋了一些與電源路徑功能相關的基本特性，但開關充電器當然也可以具有此功能。
