HM102-A型MP3電源適配器電路原理

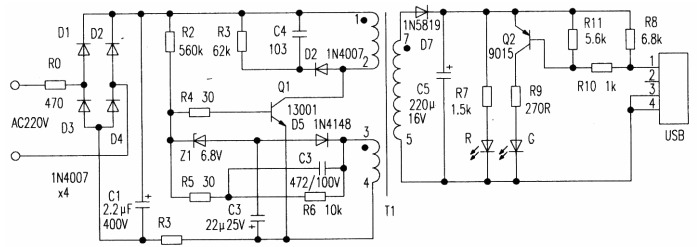

該型適配器電路如附圖所示，圖中元件序號與實物一致。變壓器引腳號和同名端、接口符號為筆者所標畫。
HM102-A型MP3電源適配器電路原理

該電源適配器采用的是典型的開關電源適配器結構。工作原理如下：AC220V交流市電經D1～D4橋式整流、C1濾波后加在開關變壓器T1的主繞組①→②→開關管Q1的c極；另一路經啟動電阻R2→R4（R4主要起限流作用）→Q1b極，使Q1正偏導通，同時在反饋繞組上產生的感應電壓極性為③正④負，該電源適配器電壓經加速電容C3／／R6→限流電阻R5→R4→Q1的b極，在上述電壓的共同作用下，Q1迅速飽和。此刻，開關變壓器中的磁通量達到較大；磁通增量△為零。這就是“電”生“磁”的過程。此后，磁場迅速消失，磁通變化量△為較大，同時在各繞組中產生的感生電壓極性反向。

這又是“磁”生“電”的過程，此過程中在T1各繞組產生的感生電壓極性為：①負②正；③負④正；⑤負⑦正。①負②正的感生電壓極易擊穿開關管Q1，為防止Q1擊穿，電源適配器電路中加了D2、C4、R3削波抑制電路。③負④正反饋電壓促使了Q1的迅速反偏截止。

在T1的③→C3／／R6→R5→R4→Q1的b－e發射結→④→③回路中，T1的③～④繞組中產生的感生電壓極性不停地正向、反向、正向、反向??周而復始地變化著，從而導致Q1反復地工作在飽和、截止、飽和、截止??的開關狀態下。⑤負⑦正的感生電壓經D7整流、C5濾波后供電源適配器充電之用。電路中的Z1、C2、D5構成了鉗位電路，使剛上電時的R2、R4、R5交匯點電壓不高于Z1的穩壓值與D5的正向?qū)▔航抵档拇鷶?shù)和（本電路中為6.8V＋0.7V），目的是避免Q1一直處于導通失控的狀態。

充電指示部分：電源適配器接通電源后，紅色工作指示燈點亮，插接MP3后，電源適配器綠色充電指示燈點亮，表示在充電狀態。隨著電源適配器充電電壓的升高，Q2的b極電壓同時升高，當升至Q2的Vbe≤－0.7V時Q2截止，電源適配器綠色充電指示燈熄滅，表示電源適配器的電壓已充滿。此后進入涓流充電工作狀態，電流的流經路線如下：C5的正極→Q2的e→b→R10→被充電池→C5負極。實測空載時C5兩端電壓為6.8V；電源適配器充電時為6.1V較大充電電流＞150mA，涓流充電電流約為5mA。
