| 針對某院計算機網絡設備的電源插線板和電源適配器品種多、線路凌亂的情況,對這些電源適配器進行了測試、分析、整理,歸納出6個供電電壓、3個供電電流,設計了結構合理、適用于計算機網絡設備的多路輸出電源適配器。實踐證明,該電源適配器運行穩定、可靠,實際使用效果很好。 電源電路設計 由于多路輸出電源適配器共有5級電壓、15路輸出,為保障各路電壓的穩定和相互隔離,各路輸出插座前均設置了相應電流容量的肖特基二極管,既起到隔離作用,當外部短路或超載時又起到保護作用。 為克服二極管的壓降,每個模塊的實際輸出電壓均比額定電壓調高0.5V。多路輸出電源適配器的電路原理如圖3所示。 3.5 電源適配器機箱布局 由于各開關模塊均采用自然冷卻,為保證有良好的通風效果,且配合機架安裝,多路輸出電源適配器采用2U標準機箱,其機箱內部平面布置和外部面板接口如圖4所示。 4 運行效果 多路輸出電源適配器于2003年9月制作完成并投入使用,2003-09-20和2004-08-10分別對各電源適配器模塊的輸出電壓進行了測量,結果見表4。

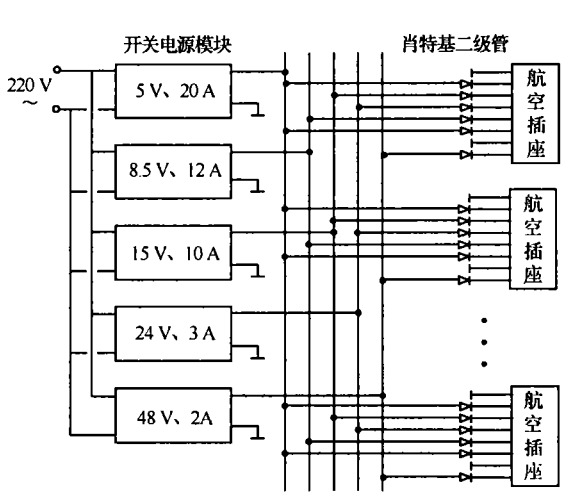

圖3 多路輸出電源適配器的電路原理示意
文章轉載自網絡,如有侵權,請聯系刪除。 |
