電源適配器安規電容

對于我們家用的電子設備，后面都是220V交流市電供電。電源適配器為了減少對電網的干擾，通過相關EMC測試，都會加各種濾波電容。下圖為一個簡易的電路示意圖：

對于L和N之間的電容叫X電容，L、N與PE或GND之間的電容叫Y電容。由于220V交流電具有危險性，會威脅人的人身安全，電源適配器都需要滿足相關安規標準，例如GB4943和UL60950的相關測試要求。因此，6w電源適配器X 電容和Y電容與這些測試直接相關，所以也叫安規電容。

以抗電強度測試為例，根據標準，L、N側為一次電路，需要與PE或GND之間為基本絕緣。因此，需要在L或N對GND之間加交流1.5kV或者直流2.12kV的耐壓測試，持續近1分鐘，期間相關漏電流不能超過標準規定值。因此，安規電容，有相當高的耐壓要求，同時直流漏電流不能太大。

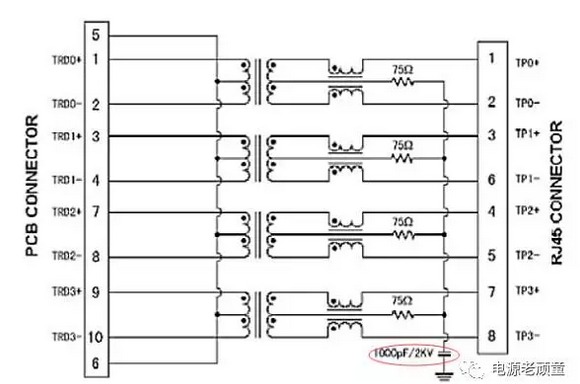

此外，常用的RJ45網口，為了減小EMI，常用到Bob-Smith電路，如下圖所示：

可以看到電容的耐壓都是2kV以上，因為網口通常有變壓器，220V交流電的L和N到網線有兩個變壓器隔離，是雙重絕緣，L和N到網線之間也要進行抗電強度測試。雙重絕緣，通常要求通過交流3kV或直流4.24kV測試。

因為，電源適配器安規電容有高耐壓要求，通常使用瓷片電容或者小型薄膜電容。

此外，電源適配器器件選型還要主要兩點要求：和結構確認器件的長寬高；對插件封裝器件不多時，是不是可以全部使用表貼器件，這樣可以省掉波峰焊的工序。

結語

本文大致介紹了幾類主要的電容的工藝結構，以及應用選型。水平有限，難免疏漏，歡迎指出。同時僅熟悉信息技術設備，對電力電子、軍工等其他行業不了解，所以還有一些其他的電容相關應用無法介紹。

文章轉載自網絡,如有侵權,請聯系刪除。
