泄放途徑附近是否有敏感電路

檢査泄放途徑附近是否存在敏感電路 (如復位電路、 控制電路、音視頻電路等) , 特別是泄放途徑中存在孔縫時, 孔縫附近的敏感電路極易被靜電干擾;

解決方法:用屏蔽材料堵住孔縫;

設各接地端子是否作金屬化處理

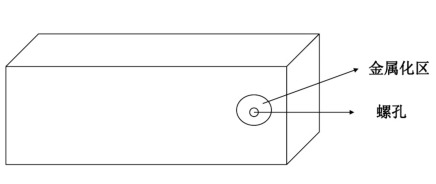

如下圖所示, 設備接地光通過螺釘?shù)穆菁y連接是不可靠的, 應該在落空四周作金屬化處理, 金屬化區的面積和接地線的墊片大小一致即可, 以保證大面積搭接 。

通過電源PE線接地的接地線長度要求

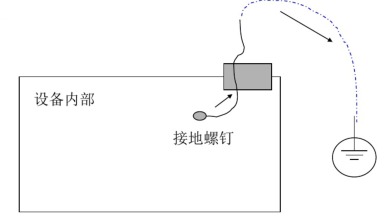

下圖為設備俯視圖, 箭頭為靜電電流的流向, 可以看出, 如果接地線在設備內部長度過長將會導致靜電電流的輻射,干擾単板正常工作, 所以建議PE線較好接在設備金屬殼的外表面, 如果在內表面建議長度小于6CM。

接口連接器靜電問題處理

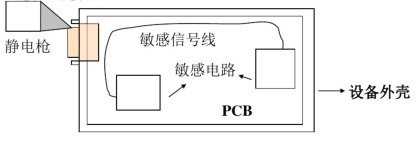

下圖為俯視圖, 靜電槍對連接器金屬外売進行放電時容易出現問題, 原因是連接器的外売一般都接在單板地上, 從而靜電電流會流進單板產生問題;

解決方法:

1、 保證連接器的金屬外売和設備的金屬外売良好接觸,使靜電電流直接從設備外殼泄放到大地上, 可以采用導電布、 鋸齒簧片等屏蔽材料來保證連接器的外売和設備外売良好搭接;

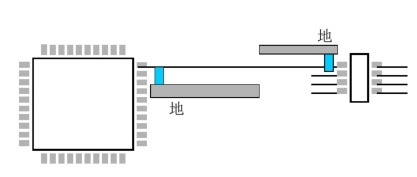

2、避免復位信號電路 (線) 、 片選信號線以及控制信號電路等敏感電路靠近接口連接器。

接口信號的ESD防護

在對接口連接器進行放電時, 連接器內的插針極易耦合出靜電電流;

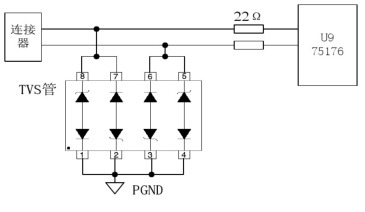

采取的措施:1、采用TVS管進行靜電抑制(TVS管為瞬態抑制二極管) 并使用限流電阻進行限流, 如下圖所示; 2、 選用抗靜電能力較強的接口芯片。

面板復位按鈕ESD問題處理

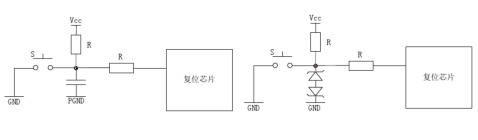

面板復位按鈕是靜電非常敏感的電路,可以采用以下兩種方法處理。指示燈、 撥碼開關電路的處理方式同 。此外,面板復位按鈕、撥碼開關以及指示燈在面板上的開孔應盡可能小。

面板顯示屏、 鍵盤ESD問題處理

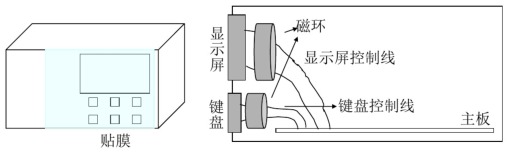

對于這些部位的靜電問題, 一般都是因?yàn)殪o電進入了設備內部,干擾顯示和鍵盤控制電路導致問題產生,較好且較有效的辦法是在鍵盤、 顯示屏的表面貼絕緣膜, 使靜電在這些部位無法放電 。對于絕緣膜方法無法實施的設備,建議在控制線上加磁環進行靜電脈沖抑制 。 對于有屏蔽金屬絲網的顯示屏, 金屬絲網要和結構件良好搭接 。
