電源適配器所用德國 Rittal 機柜電磁泄露問題分析案例

公司某產品在沒有組網的情況下，僅僅連接了地線和電源線后通電進行輻射發射測試， 結果發現在 55～70MHz、 160～170MHz 等多處超出 classB 級限值線。

先仔細檢查該產品的地線、 電源線， 地線直接接在機柜底板上不會引起輻射， 電源線上已經加置濾波器且濾波器安裝正確，在以往測試中這樣的電源線也不會產生輻射。機柜頂部有一空調由機柜內部交流供電， 空調也可能產生輻射， 將空調關電， 結果輻射沒有減少。 綜上所述，可以判定機柜屏蔽有問題。 機柜門上已經貼了 L 型帶背膠與彈性內芯的導電布， 按照以往的經驗，在門與門框之間粘貼導電材料是可以解決門縫泄漏問題的， 懷疑門縫間隙太大，我們在機柜門框上再增加一層 L 型導電材料，居然無效果。我們自制了一個簡易的磁場探頭， 和HP8591EM 分析儀及放大器相連組成EMI 診斷設備， 結果發現門縫使用導電布之后確實還存在很大的電磁泄漏。

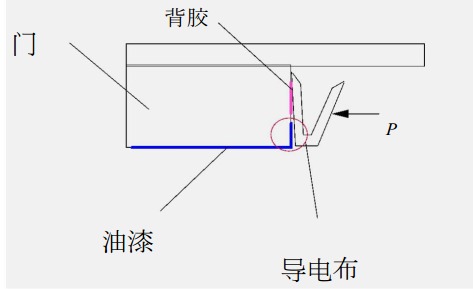

仔細觀察門結構，發現問題如下：導電布靠背膠粘貼在門的側面， 背膠是不導電的，當關門時靠壓力 P 使導電布后部與門保持電接觸。 但本機柜門側邊粘貼導電布的部位，油漆涂得比較靠內（如圖中紅色圈所示），使得導電布后部無法與機柜金屬體接觸上。

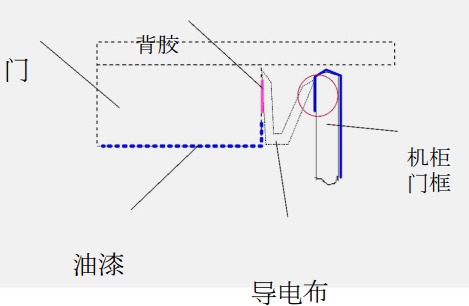

再看看機柜門框， 油漆保護位置同樣不夠， 門框與導電布接觸部位正好也被油漆所覆蓋（如圖中紅色圈所示）。因此在這種情況下導電布雖然貼了，但電磁屏蔽效果并不佳。

這個案例告訴我們：

1、在給機柜上油漆時，一定注意屏蔽材料與機柜接觸的部位不能涂上油漆

2、裝屏蔽材料的門縫縫隙一定要根據所選用的屏蔽材料類型進行設計，要保證屏蔽材料有足夠的壓縮量。
