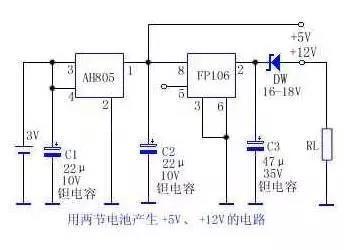

1、3V轉+5V、+12V的電路圖
由電池供電的便攜式電子產品一般都采用低電源電壓，這樣可減少電池數量，達到減小產品尺寸及重量的目的，故一般常用3～5V作為工作電壓，為保證電路工作的穩定性及精度，要求采用穩壓電源供電。若電路采用5V工作電壓，但另需一個較高的工作電壓，這往往使設計者為難。本文介紹一種采用兩塊升壓模塊組成的電路可解決這一難題，并且只要兩節電池供電。

該電路的特點是外圍元件少、尺寸小、重量輕、輸出+5V、+12V都是穩定的，滿足便攜式電子產品的要求。+5V電源可輸出60mA，+12V電源較大輸出電流為5mA。

該電路如上圖所示。它由AH805升壓模塊及FP106升壓模塊組成。AH805是一種輸入1.2～3V，輸出5V的升壓模塊，在3V供電時可輸出 100mA電流。FP106是貼片式升壓模塊，輸入4～6V，輸出固定電壓為29±1V，輸出電流可達40mA，AH805及FP106都是一個電平控制的關閉電源控制端。

兩節1.5V堿性電池輸出的3V電壓輸入AH805，AH805輸出+5V電壓，其一路作5V輸出，另一路輸入FP106使其產生28～30V電壓，經穩壓管穩壓后輸出+12V電壓。

從圖中可以看出，只要改變穩壓管的穩壓值，即可獲得不同的輸出電壓，使用十分靈活。FP106的第⑤腳為控制電源關閉端，在關閉電源時，耗電幾乎為零，當第⑤腳加高電平》2.5V時，電源導通；當第⑤腳加低電平<0.4V時，電源被關閉?？梢杂秒娐穪砜刂苹蚴謩涌刂疲舨恍杩刂茣r，第⑤腳與第 ⑧腳連接。

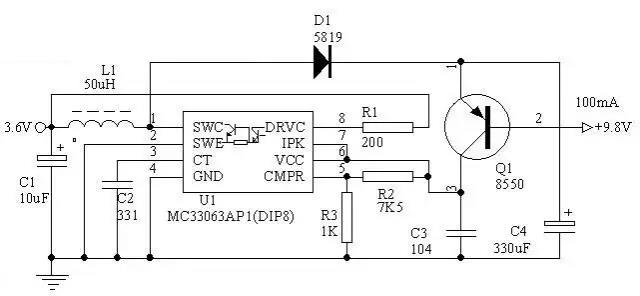

2、用MC34063做3.6V電轉9V電路圖

工作狀態：

無負載：
輸入：3.65V、18uA（相當600mAH的電池待機三年多）
有負載：
輸出：9.88V、50.2mA，輸入：3.65V、186.7mA，效率為72%

工作原理：

無負載時，IC的 6腳沒有電，停止工作，輸入端3.65V工作電流只有18uA（相當600mAH的電池待機三年多）！
當有負載時（Q1有Ieb電流），8550的EC極導通，IC得電工作。
IC是否工作是由是否有負載決定的，就相當一個電池。
用IC做電壓轉換效率高，輸出穩定！

這個電路加點改進，增加功率可以做“不需開關的4.2V轉5V移動電源”?？梢杂脗€電池盒做手機的后備電源！

電路圖
