噴墨打印機?激光打印機等計算機外部設備中的電源適配器

電源適配器生產廠家給大家分享噴墨打印機?激光打印機等計算機外部設備中的電源適配器電路圖

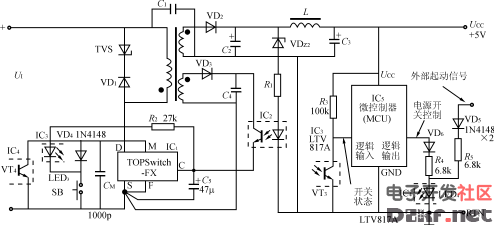

利用微控制器可對由Topswitch-FX構成的噴墨打印機?激光打印機等計算機外部設備中的12伏電源適配器進行控制,電路如圖所示

由MCU控制的topswitch-fz單片電源適配器

電源適配器部分主要由topswitch-fx(lC1)?光耦合器(IC2)組成?控制電路則包括微控制器(MCU)?兩片LTv817A線性光耦合器(IC3?IC4)?按鈕開關SB?

僅當按下SB時產生的信號才有效,抬起時信號不起作用?

SB上不需要加防抖動電路,這是因?yàn)殡娫催m配器的軟啟動時間(約10ms)和MCU的復位及初始化時間能起到延遲作用,可以避開按下SB時產生抖動干擾的時間,并且僅當開關被按下至少達到上述時間時,才能通過MCU接通電源適配器?

這就要求必須將SB按到底,而不要輕輕點擊一下,以確保電源啟動?MCU完成復位及初始化后檢測到IC3發來的開機信號,再通過IC4去鎖定電源適配器?

光耦I(lǐng)C3?IC4中的LED發光管和光敏三極管,分別用LED3和VT3?LED4和VT4表示?現將LED3接在控制端與SB上端之間,VT3接在MCU的邏輯輸入端?

常態下LED3上無電流通過,1C3不工作?MCU的邏輯443輸出端經過隔離二極管VD6和電阻R4接LED4的正極?

VT4則接在M?S端之間?因M端本身具有限流功能,故VT4不需要另加限流電阻?CM為多功能端的消噪電容?

  當首次按下SB時,VD4導通,M端經VD4與S極接通, Topswitch-FX即工作在三端模式,多功能端(M)和開關頻率設定端(F)不起作用,此時LED3上有電流通過,VT3就給MCU發出啟動信號?

若較初電源適配器是處于關斷狀態(M端懸空),則首次按下SB時就接通電源,+5V輸出電壓U?為MCU提供工作桌面式電源適配器電壓?

MCU接收到啟動信號后就令VT4導通,使電源適配器保持在接通狀態,能夠正常輸出?當再次按下SB時就發出關斷信號,MCU接收到信號后就執行關斷程序,將噴墨打印機的打印頭停在安全位置上?一旦執行完關斷程序,MCU就令VT4截止,將M端懸空,電源適配器進入關斷模式,此時Topswitch-FX處于低功耗狀態,當U1=230V時芯片功耗僅為160mW?

假如用作DVD中的12V電源適配器,關斷程序還能把數據和設定狀態一并存入到EPROM中,即使掉電后也不致丟失
