電源濾波器相關理論知識

一、電源濾波器基本簡介

電源濾波器是由電容、電感和電阻組成的濾波電路，又名“電源EMI濾波器”，或是“EMI電源濾波器”，一種無源雙向網絡，它的一端是電源，另一端是負載。電源濾波器的原理就是一種——阻抗適配網絡：電源濾波器輸入、輸出側與電源和負載側的阻抗適配越大，對電磁干擾的衰減就越有效。濾波器可以對電源線中特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到一個特定頻率的電源信號，或消除一個特定頻率后的電源信號。

電源濾波器就是對電源線中特定頻率的頻點或該頻點以外的頻率進行有效濾除的電器設備。電源濾波器的功能就是通過在電源線中接入電源濾波器，得到一個特定頻率的電源信號，或消除一個特定頻率后的電源信號。
利用電源濾波器的這個特性，可以將通過電源濾波器后的一個方波群或復合噪波，變成一個特定頻率的正弦波。
大功率電源的濾波器如Satons、UBS、變頻器等將會產生大量諧波電流，這類濾波器需采用有源電力濾波器APF。APF可對2~50次諧波電流進行濾除。

二、電源濾波器的接法
東莞充電器廠家

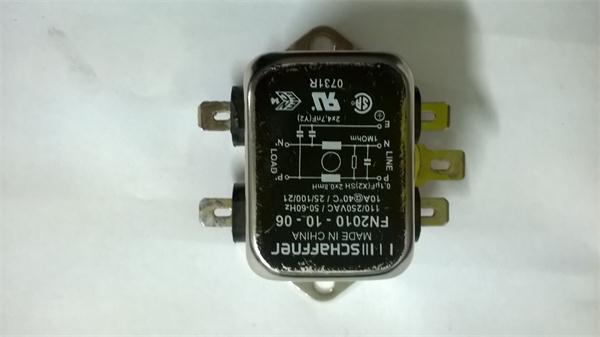

LOAD端接負荷，就是出現，N接零線，L接火線，右面的三個E接地，N接零線L接火線。是電源輸入端。
也就是三個頭的那端進線線，兩個那端出線。

三、濾波器的相關理論知識：

在一個濾波器中主要的技術參數有:額定電壓,額定電流,漏電流,測試電壓,絕緣電阻,直流電阻,使用溫度范圍,工作升溫Tr,插入損耗Adb,外形尺寸,重量等.這些參數中重要的是插入損耗(也稱作插入衰減),它是評價一款濾波器性能優劣的重要指標!
插入損耗是頻率的函數,用dB表示.設電磁干擾濾波器插入前后傳輸?shù)截?fù)載上的噪聲功率用P1,P2表示,得出一下公式:Adb=10lg(P1/P2)
假定負載阻抗在插入前后始終保持不變,則P1=(V1)^2 / Z,P2=(V2)^2 / Z .式中的V1是噪聲直接加載到負載上的電壓,V2是在噪聲源與負載之間插入電磁干擾波器后負載上的噪聲電壓,且V2<
結合得出 Adb=20lg(V1/V2)
插入損耗用分貝表示,分貝值越大說明一直噪聲的能力就越強!理論計算比較繁瑣,而且誤差比較大,通常是有理論的基礎上在進行實際測量的.

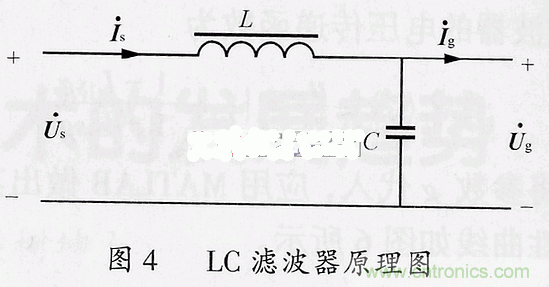

四、LC濾波器原理

LC濾波器也稱為無源濾波器，是傳統的諧波補償裝置。LC濾波器之所以稱為無源濾波器，顧名思義，就是該裝置不需要額外提供電源。LC濾波器一般是由濾波電容器、電抗器和電阻器適當組合而成，與諧波源并聯，除起濾波作用外，還兼顧無功補償?shù)男枰?br /> LC濾波器按照功能分為LC低通濾波器、LC帶通濾波器、高通濾波器、LC全通濾波器、LC帶阻濾波器；
按調諧又分為單調諧濾波器、雙調諧濾波器及三調諧濾波器等幾種。
LC濾波器設計流程主要考慮其諧振頻率及電容器耐壓，電抗器耐流。
