開關電源波形產生原理分析

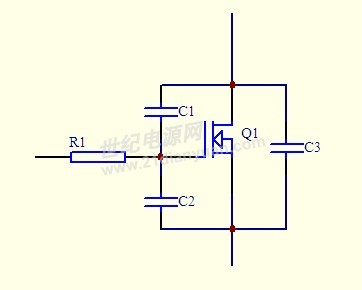

其實米勒效應描述的就是電子器件中輸出和輸入之間的電容反饋。

其實對于第③點波形的分析我自己覺得我的分析還不是很有說服力，所以借此和大家探討第③點波形（為什么會有負電流產生？），希望大家不要吝嗇自己獨到的見解。晚上有時間上傳本人②④波形的分析。

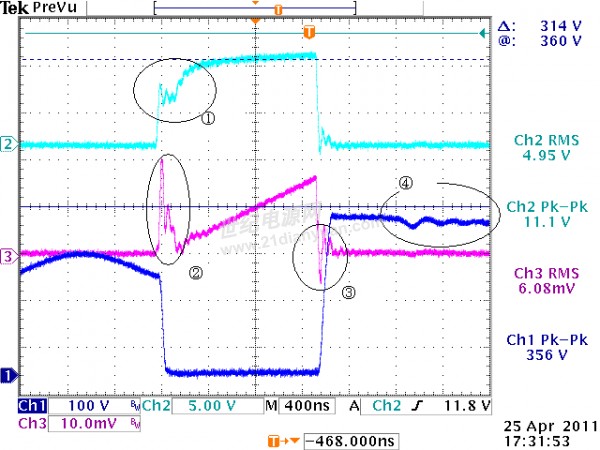

上面的實測波形就是普通的反激式，電流采樣電阻就是接在MOS的S腳。

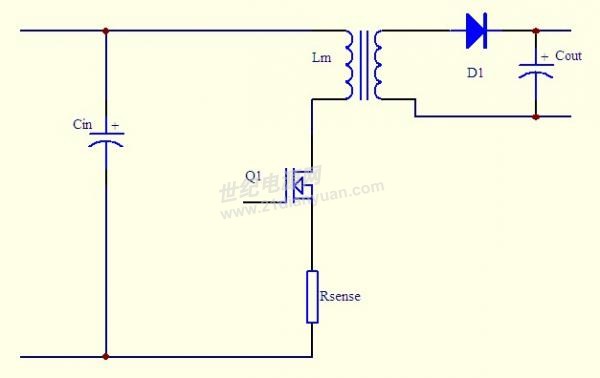

畫個大概的原理圖，這個相信大家都做過。

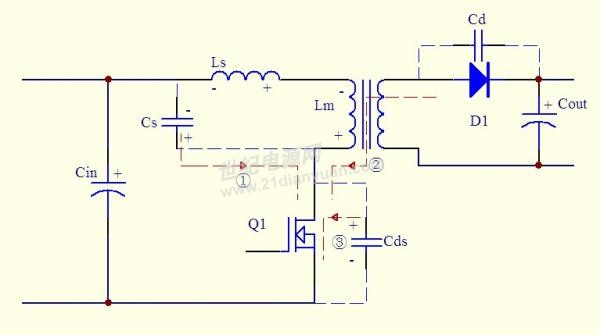

上圖中，Ls為漏感，Lm為激磁電感，Cs為分布電容，Cd和Cds分別為肖特基和MOS的結電容。
下面分析②點電流尖峰波形產生的原因：
在開關導通之前，輸入電壓和電感的感應電動勢對結電容Cds和分布電容Cs進行了充電，
在Q1接通的瞬間，Cs和Cds瞬間放電,產生電流（①路線和③路線）疊加到MOS管。
如果是反激的話，次級關斷，D1由于結電容產生反向恢復電流，經過線圈反射到初級，
如上圖的②路線。如果是DCM模式，由于二極管中在MOS導通前已經沒有電流存在了，
所以在DCM中這部分尖峰電流沒有。
總結一下：就是由上面的①②③個通路產生了開通瞬間的那個電流尖峰。

實際探頭接的就是MOS的S腳和GND，能量通過MOS，為什么電流不到S腳！電流到了S腳，自然有一部分電流通過采樣電阻。
第二個問題的確是筆誤，CCM模式下才會有那個反向恢復電流。

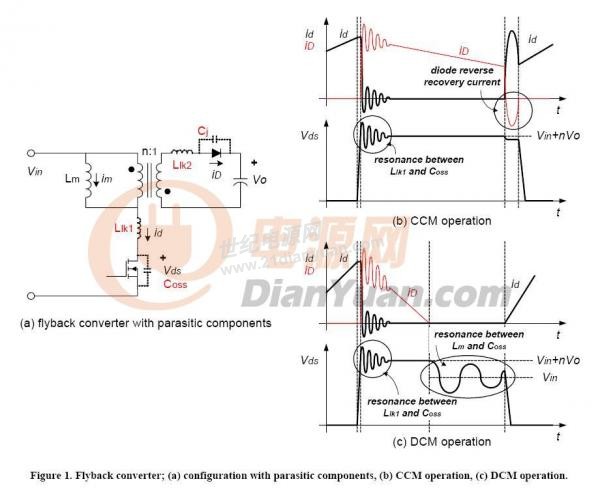

上個圖大家就明白了：

我說一下我的見解，現在有一種很熱的ZVS技術，即零電壓開關，在LCD中用的很多。
為什么這種技術會誕生，就是為了解決MOS的開通損耗，
為什么會有開通損耗呢，那就是因?yàn)镸OS的結電容，
為什么MOS的結電容會造成損耗呢，就是像第①點波形的分析過程，增加了開關導通時間，（關于MOS的損耗問題大家請參考《精通開關電源設計》書籍）。
所以說，新的技術要誕生，就要知道舊的技術的不足之處根本在哪！

你的說了是阻尼振蕩了，所以那個波形的幅度離Vin+Vor肯定是越來越遠啊。只有個類似正弦波的峰值可以達到Vin+Vor.

其實還有一個波形沒有分析，就是Vds上的個電壓尖峰，這個波形相信大家都比較熟悉，跟上面那個分析方法類似，如有不明白再問。

好了，就剩第③點波形了，通過上面的三個波形分析，電源適配器生產廠家希望各位能人能發表自己對那個負電流的見解？
