電源適配器電磁干擾抑制技術及設計方法

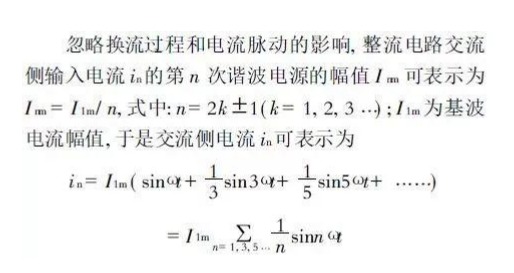

電源適配器輸入端通常采用橋式整流、電容濾波電路。整流橋只有在脈動電壓超過輸入濾波電容上的電壓時才能導通,電流才從市電電源輸入,并對濾波電容充電。一旦濾波電容上的電壓高于市電電源的瞬時電壓,整流管便截止。所以,輸入電路的電流是脈沖性質的,并且有著豐富的高效諧波電流。這是因?yàn)檎麟娐返姆蔷€性特性,整流橋交流側的電流嚴重失真。

在電源適配器的調頻變壓器初次級之間存在著分布電容。用一個裝置電容(裝置對地的分布電容)來與整個電源適配器等效,就形成了干擾通道。共模干擾通過變壓器的耦合電容,經過裝置電容再返回大地,就得到一個由變壓器耦合電容與裝置電容構成的分壓器。脈沖變壓器初級線圈、開關管和濾波電容構成的高頻開關電流環路可能會產生較大的空間輻射,形成輻射騷擾。
