穩壓電源適配器的并聯工作

不管是開關型穩壓電源適配器還是線性穩壓電源適配器，它們的輸出電阻都很小，一般情況下小于lmn。因此如果多個這樣的電源適配器并聯工作，具有較高輸出電壓的電源適配器將提供主要的輸出電流。這種過程會一直持續到該電源適配器供電進入限流點，在限流點上電源適配器的電壓將下降，允許下一個較高輸出電壓的電源適配器開始提供電流，依此類推。

因?yàn)殡娫催m配器輸出電阻太低，只要電源適配器輸出電壓有一個極小的幾毫伏變化就產生大的電流變化，不可能通過單獨調整輸出電壓來保證并聯工作中的分流。一般來說不希望電流不平衡，因?yàn)檫@就意味著當一個電源適配器單元可能過載時（整個電源適配器會在全部工作時間內以限流方式運行），第二個并聯電源適配器單元可能只輸出電流額定值的部分電流。

使并聯單元分擔幾乎相等的負載電流，有幾個方法。

主從工作

在兩個電源適配器并聯運行的模式中，要選擇一個指定的主電源適配器，這種安排可以給剩下的其他并聯電源適配器單元提供控制和驅動電壓。

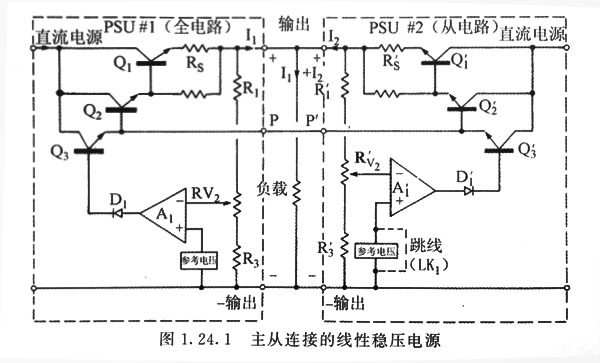

圖是普通的主從連接電路圖，兩個電源適配器并聯連接，此電源適配器可以是開關電源適配器也可以是線性電源適配器，兩個電源適配器都向一個公共負載提供電流。通過一個連線把兩個電源適配器互相連接起來，通常這是指P端連接，此端連接把兩個電源適配器的功率級連接在一起。

主電源適配器單元決定輸出電壓，輸出電壓通過VR2來調節。從電源適配器單元的輸出電壓設置得很低（它可通過LK1使用外接參考電壓）。當放大器A輸出電壓為低時，二極管D將反偏關斷，Q關斷，此時由PSU1的Q通過P端連接給Q2提供驅動。驅動晶體管Q必須要有足夠大的驅動電流滿足所有并聯單元的驅動要求，因此并聯電源適配器單元數量是有限制的。一般，驅動容量要滿足至少五個并聯電源適配器的驅動要求。

在該電路中，從電源適配器單元作為一個電壓控制電流源來用。由發射極分擔電阻Rs、Rs’的壓降提供均流。兩個功率晶體管的基極發射極電壓有較大的不同，均流精度不太高。對于此類電路均流精度的典型值為20%。

主從設置法的主要缺點就是：如果主電源適配器單元故障，那么所有輸出也將不能工作。個電源適配器單元有故障，通過P端直接連接的兩個并聯電源適配器單元將都不能工作。
