高壓晶體管較佳的驅動電路

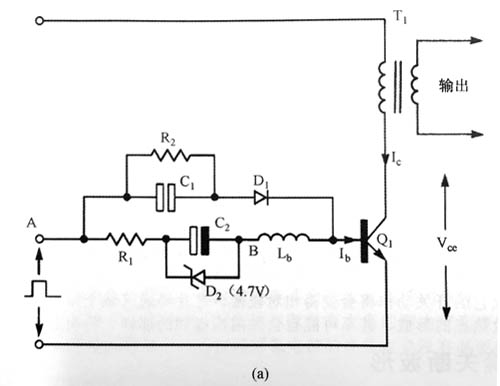

在圖中顯示了一個完整的基極驅動電路，同時在圖中顯示了相關的驅動波形。

它的工作原理如下。

當輸入A點的電壓變?yōu)楦唠娖綍r，電流首先流過C1和D1進入開關管Q1的基一射結，這個電流非常大，這時的限流電阻由電源適配器的內阻以及Q1的輸入電阻組成，這樣Q1將會很快導通。

當C1充電時，R1、R2、C2、電感L上的壓降將會增加，同時在導通周期的其余時間L。上會形成電流。

注意：當電流流經L時，C2會一直充電，直到其兩端的電壓等于穩壓管D2的穩壓值。

此時D2導通，同時驅動電流較后由R1限流。R2的阻值相對較大，因此流過R1的電流就相對較小。

當驅動波形的下降沿出現的時候，D1關斷，C1通過R2放電，在L4上流的電流逐漸衰減為零，然后會由于在B點的負電壓形成反向電流。

C2很大，在關斷期間保持了電荷。

因此下降沿時在Q1的基極一發射極上會慢慢地形成一個逆向電流，這個電流會一直存在，直到過剩的載流子被清除并且基極一發射極關斷。

這時，Q1的基極電壓在L4的強迫下會很快地變?yōu)樨?fù)，同時會在基極一發射極間形成反向擊穿。

基極一發射極二極管的反向擊穿是非損害性的，它將基極一發射極電壓鉗定在擊穿值直到L上的能量被消耗完。

對于各種各樣的高壓品體管來說，我們不需要都畫出驅動電流波形，大部分驅動電路都能很好地應用這種驅動電流波形。

如果選擇的晶體管不能承受基-射極擊穿，那么就應該選擇L和R3的值或者在基極一發射極之間并聯鉗位齊納二級管來防止這種現象的發生。

工作在開關方式的電源適配器，由于開關器件的二次擊穿可能是較基本的故障原因。
