電源適配器熔斷器選擇

熔斷器是可熔斷的連接線，它是一種使用歷史較久、使用較普遍的過載保護方法。然而，人們有時對它關注不夠，實際上應該很好地理解其特性。

現代熔斷器技術是一門不斷發展的科學，更好的新熔斷器不斷地開發出來以滿足保護半導體電路方面更苛刻的要求。為了獲得較可靠的長期工作性能和較好的保護，必須明智地選擇適合使用的熔斷器。

熔斷器參數

從電的角度看，熔斷器按3個主要的參數加以分類：額定電流、額定電壓和重要的允通”電流，或稱額定熔化熱能值I2t。

額定電流

熔斷器有一個電流額定值已是常識，它必須大于被保護電路的較大直流電流或電流有效值，對于正確的熔斷器選擇來說，還有其他兩個同樣重要的額定值。

額定電壓

熔斷器的額定電壓與輸入電壓沒有必然的聯系。更確切地說，熔斷器的額定電壓表征其熄滅電弧的能力，此電弧是故障情況下熔件熔化可能產生的物理現象。在這些情況下熔斷器兩端的電壓取決于輸入電壓和電路類型。例如，在熔斷瞬間，與電感電路串聯的熔斷器上的電壓可能是供電電壓的好幾倍。

熔斷器額定電壓的選擇不當可造成故障情況下過大的電弧，這將增加熔斷器熔斷期間的允通能量。在幾種特別的情形中，熔斷器盒可能會爆炸，有引起火災的危險。在高壓熔斷器中用特殊的滅弧方法，包括填充細沙和用彈簧裝載熔件。

允通電流（額定熔化熱能值I2t）

       熔斷器的這一特性是由使熔件熔化所必需消耗的能量來定義的，有時稱為弧前允通電流。為熔化熔件，元件上產生熱量的速度必須快于它傳導熱量的速度，這需要一個確定的電流與時間的乘積。

      在很短的時間之內，通常少于10ms，很少的熱量能從熔件傳導出去，且熔化熔斷器所必需的能量是熔斷器的比熱、質量和所用合金類型的函數。對于某種特定的熔斷器，熔件所消耗的熱量是以W·s（J），即I2R*t的形式存在的。熔斷器電阻是常數，則熱量與I2t成正比，對于某個特定的熔斷器弧前能量稱為熔化熱能值I2t。

在較長時間內，要熔化熔斷器所需的能量會因元件材料、周圍填充物的熱傳導性質熔斷器盒的不同而變化。

      在較高電壓的電路中，在熔件熔斷后會產生一個電弧，在此電弧維持期間將有更多的能量會由此傳到輸出端。這種能量的大小取決于所加的電壓、電路特性和熔件的設計，因此這一參數并非僅僅是熔斷器本身的一個函數，而是會隨著應用的不同而變化。

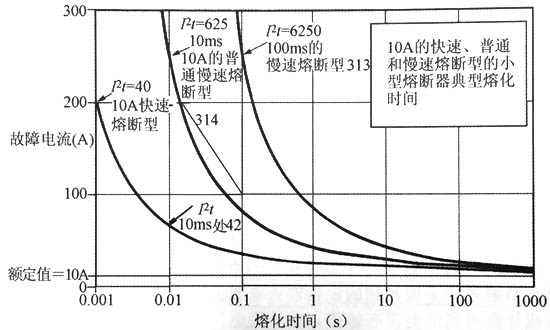

       熔化熱能值P2t把熔斷器分為比較熟悉的慢速熔斷型和快速熔斷型。圖1。5。1所示為3種類型各自的典型弧前電流／時間的允通特性曲線。在短于10ms的時間內，曲線能粗略地表現出t規律。在熔斷器盒內添加緩和劑能大幅度地改變?nèi)刍匦缘男螤睢撟⒁獾氖窃谙嗤~定電流的慢速熔斷的熔斷器中Pt能量，也就是允許通過到受保護設備端的能量可增至20倍。例如，熔斷器的P2t范圍可以從10A的快速熔斷型的5A3s到10A的慢速熔斷型的3000A2s

       熔斷器總允通能量包括弧前和起弧部分，也極容易得到改變。它取決于熔斷器的材料、熔斷器的結構、所加的電壓、故障的類型和其他電路連接參數。
