電源浪涌發生的概率

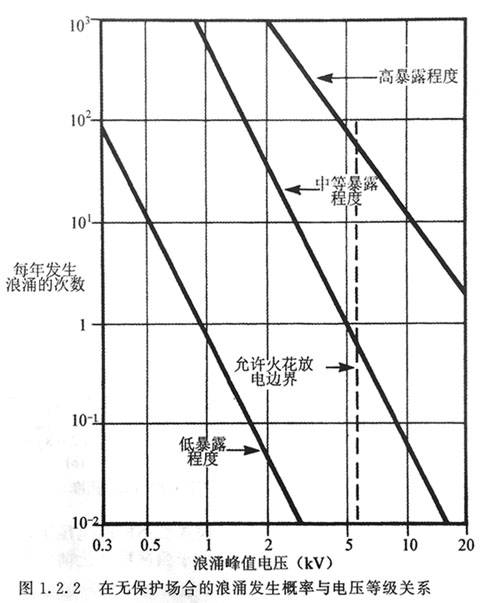

         因?yàn)?a href="http://www.lokstar.com.cn/" target="_blank">電源適配器有些瞬變保護器件，例如金屬氧化物壓敏電阻，有其壽命極限，這取決于浪涌應力的次數和大小，當選擇保護器件時要考慮到可能的暴露程度，圖1。2。2來自IE587標準，如圖所示，在低、中、高暴露程度的場合，從統計上按年預期，浪涌數量是電壓幅值的函數。

      例如，在一個中等暴露程度的場合，一個5kV尖峰的預期至少是一年一次。更值得注意的是，6伏電源適配器在同樣這段時期內，1kV-2kV范圍內的瞬變將會發生幾百次，因?yàn)榧词故沁@些較低應力的瞬變就足以損壞無保護的設備，所以很顯然，在任何連到電力線的電子設備中，某些形式的保護是必需的。

IEEE587-1980標準所述的暴露等級如下

（1）低暴露程度。系統所在地理位置閃電活躍度低，很少負荷開關活動

（2）中等暴露程度。系統所在地理位置閃電活躍度高，有頻繁和嚴重的開關瞬變活動

（3）高暴露程度。少見的由長的架空線路供電的實際系統，在輸電線的終端易受到反射影響，此處設備特性在高應力下產生大的過負荷火花放電

浪涌電壓波形

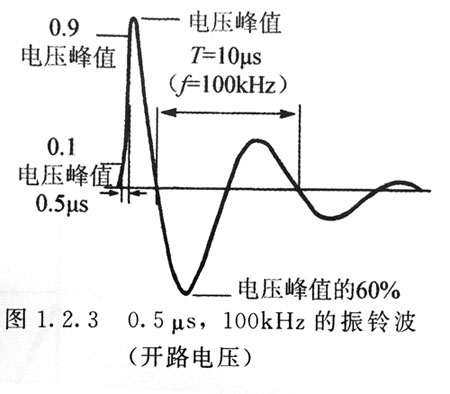

      IEEE調查發現：雖然浪涌電壓波形表現為很多種形狀，但現場測量和理論計算都表明，大多數室內低壓系統（交流電壓低于600V）的浪涌電壓都有一個阻尼振蕩的波形如圖1。2。3所示，這是IEEE587標準中著名的“振鈴波”以下文字引自該標準，很好地描述了這一現象。

       在分布系統的沖擊浪涌激起傳導系統的自然諧振頻率振蕩。結果，不僅有典型地振動的浪涌，而且在系統的不同位置浪涌可能有不同的幅值和波形。這些浪涌的振蕩頻率范圍在5kHz到500kHz以上。對于居民區和輕工業交流電網來說，30kHz~100kHz頻率是“典型”浪涌的一個現實的度量。

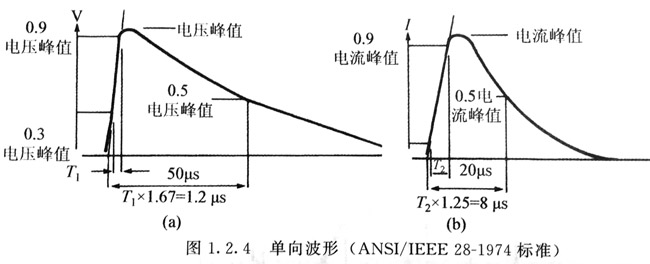

       接近于用戶引入線的B類別位置將遭遇能量等級大得多的浪涌。IEEE587標準為高、低阻抗試驗樣品推薦兩個單向波形。這兩種波形見圖1。2。4a和圖1。2。4bB類位置的浪涌保護器件必須能夠承受這兩種波形浪涌的能量。除了單向脈沖外，也會發生振鈴波的情況。在這種情況下，電壓可達6kV，電流可達500A，各種應力情況見表。

      在保護設備內，一些器件通常運行于不同的模式和不同的電壓下，保護電路的阻抗常常難于確定。為了滿足高、低阻抗的情況，在應用于測試樣品之前，測試電源適配器電路通常配置成指定開路產生電壓波形、指定短路產生電流波形。
