交流電力線的浪涌保護

隨著“離線”電源適配器中靈敏電子基本控制電路的使用，人們已更普遍地認識到交流供電輸人電線的瞬變浪涌保護的必要性。

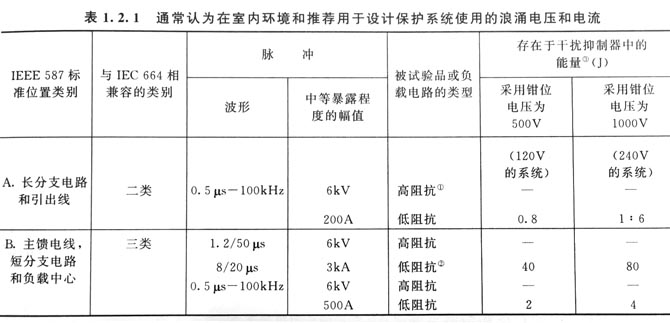

IEEE多年的測量結果展示了統計基礎上各種人為或自然的電氣現象發生的頻率、典型幅維和波形數據。這些發現發表在IEEE587-1980標準，見表1。2。1。這些工作為交流輸入電線的瞬變浪涌保護設備的設計提供了基礎）。

①在高阻抗的測試樣品或負載電路中，電壓表現為浪涌電壓。在仿真測試中，采用測試發生器的開路電壓值。

②在低阻抗的測試樣品或負載電路中，電流表現為浪涌的放電電流（面不是電力系統的短路電流），在仿真測試中，采用測試發生器的短路電流值。

③有不同的鉗位電壓的其他抑制器會接收不同的能量水平。

位置類別

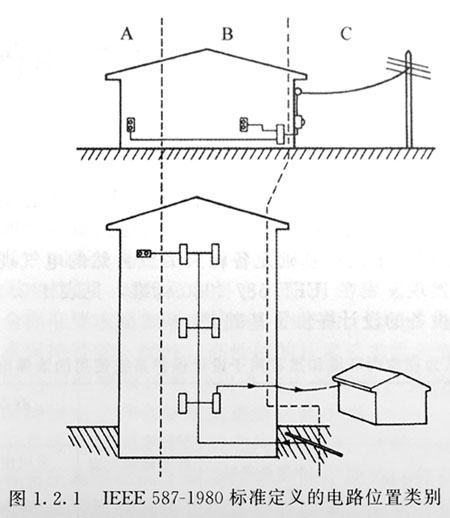

概括地說，預期的浪涌應力大小取決于被保護設備的應用場合。當設備在室內時，應力取決于電力引入線到設備所在位置的距離、連接電線的粗細和長度，還有分支電路的復雜性。EEE587-1980標準把低壓（小于600V）交流電力線歸為三個位置類別，見圖1。2。1。說明如下。

（1）A類別：輸出端和長分支電路。這是較低應力的類別，適用于以下場合。

a.距B類電力線超過10m（30ft）并采用14~10號線的所有引出線。

b.距電源適配器輸入超過20m（60ft）并采用14~10號線的所有引出線，在這些遠離接線端的位置，電壓應力可達6kV，但電流應力相對低，較大只能達到200A。

（2）B類別：主饋電和短分支電路。這一類別包括電源適配器中所能見到的較高應力的場合。它應用于下面的場合。

a配電屏裝置

b工廠中的總線和饋電系統

c與電源輸入“短”連接的重型器具引線

d商用大樓的照明系統

注意：B類別位置更接近用戶引入線。所受電壓應力與A類別相似，但電流可達到3000A

（2）C類別：戶外和用戶引入線。這種位置在戶外。非常高應力的情況都會發生，因?yàn)榫€距和絕緣間隔很大，并且閃絡電壓將會超過6kV。好在大多數電源適配器都處于部分地受到保護的室內環境內的A或B類別位置，通常只需要保護A和B類別應力的場合。

大多數室內配電屏和插座連接器在高于6kV或稍低于6kV電壓時會引起火花，這些加上配電屏系統固有的電阻，使室內的應力狀態限制在低得多的水平。

在電源適配器要進行浪涌保護的地方，應清楚地了解保護的類別，其歸類應與預期的位置一致。因?yàn)锽類別位置保護裝置比較大，價格比較高，所以除非明確地要求，否則不歸類到此保護類別。

在全分布式電源適配器系統中要保護一些電源，通常采用共用一個總保護，可在全部系統的供電輸入線處安裝一個瞬變浪涌保護器。
